Technologie
Pokud potřebujete jakýmkoli způsobem upravit vodu, kontaktujte nás, a my Vám na základě parametrů surové vody, požadovaného výkonu [m3/hod, l/min] a požadované kvality upravené vody, vypracujeme zdarma nabídku nejvhodnější úpravy vody.
Tlaková vícevrstvá filtrace
Písková filtrace
- Odstranění nerozpuštěných suspendovaných látek a zákalu
- Složení náplně (shora)
- Cullcite – filtrační antracit (0,8×2,0 mm)
- Cullsan – křemičitý písek (0,6×0,8 mm)
- Cullsan Garnet – jemná filtrační vrstva (0,3×0,4 mm), pouze typ Triple Media
- Podložní vrstvy Cullsan (2×3, 6×9, …)
- Vysoká účinnost filtrace (do 10-15 µm dle složení náplní)
- Možnost koagulace pro vyšší účinnost (organické látky, koloidní částice apod.)
Filtrace s katalytickou náplní
- Odstranění železa a manganu, nerozpuštěných látek a snížení zákalu vody
- Oxidace železa a manganu do nerozpustných forem a jejich filtrace na pískovém lóži
- Složení náplně (shora)
- Cullcite – filtrační antracit (0,8×2,0 mm)
- Cullsorb M – katalyticky aktivní MnO2 (typ pyrolusite)
- Cullsan – křemičitý písek (0,6×0,8 mm)
- Podložní vrstvy Cullsan (2×3, 6×9, …)

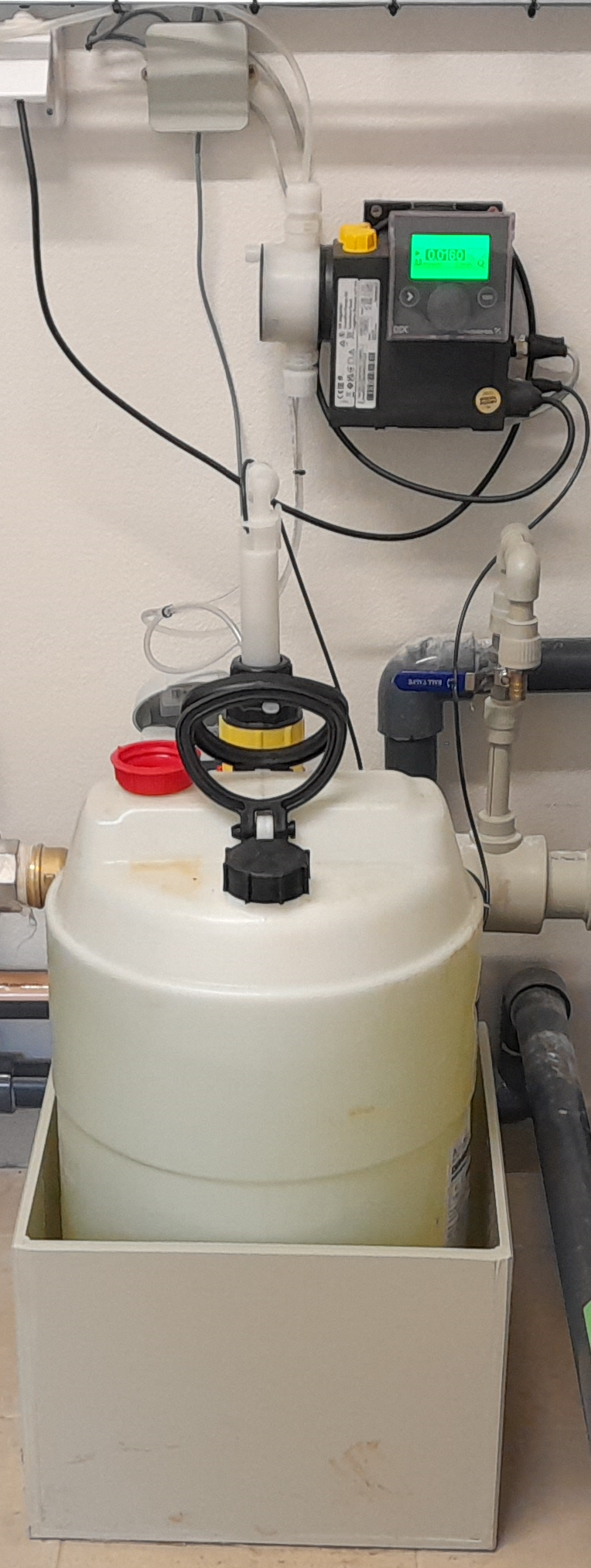

- Nutnost dávkovaní chlornanu sodného – reaktivace katalytické náplně
Filtrace s náplní aktivního uhlí
- Dechlorace vody, částečné odstranění organických látek, snížení zákalu a barvy vody
- Adsorpce látek díky velkému vnitřnímu povrchu aktivního uhlí
- Složení náplně (shora)
- Cullar F – granulované aktivní uhlí
- Cullsan – křemičitý písek (0,6×0,8 mm)
- Podložní vrstvy Cullsan (2×3, 6×9, …)
- Možnost úpravy složení náplně (např. vyšší vrstva aktivního uhlí)
- Při vyčerpání kapacity uhlí je nutné filtr přesypat
Filtrace s odkyselovací náplní
- Zvýšení pH vody, zvýšení obsahu vápníku, hořčíku a hydrogenuhličitanů (ztvrzování vody)
- Pomalé rozpouštění dolomitického vápence v závislosti na množství volného CO2
- Složení náplně (shora)
- Cullneu – dolomitický vápenec
- Podložní vrstvy Cullsan (2×3, 6×9, …)
- Možnost nahrazení náplně Cullneu za např. Semidol s vyšším obsahem hořčíku
- Ideální pro kyselé a málo mineralizované vody
- Často jako první, nebo poslední stupeň úpravy vody (např. po reverzní osmóze)
- Rozpuštěný minerál je potřeba průběžně dosypávat
Filtrace se speciální adsorpční náplní
- Odstranění některých těžkých kovů např. arsen, antimon, vanad, nikl
- Adsorpce vybraných látek na náplní na bázi hydroxidů železa
- Složení náplně (shora)
- Cullax – Granulovaný hydroxid železitý
- Cullsan – křemičitý písek (0,6×0,8 mm)
- Podložní vrstvy Cullsan (2×3, 6×9, …)
- Možnost nahrazení náplně Cullax za např. CFH
- Důležitým parametrem je pH vody, případně nutná jeho úprava
- Při vyčerpání kapacity náplně je nutné filtr přesypat
Obecné parametry tlakových vícevrstvých filtrů
Plastové filtry Autotrol Performa
Plastové filtry Autotrol Magnum
Plastové filtry Culligan® HI-FLO 9 FRP
Ocelové filtry Culligan® HI-FLO 9
Ocelové filtry Culligan® HI-FLO 6

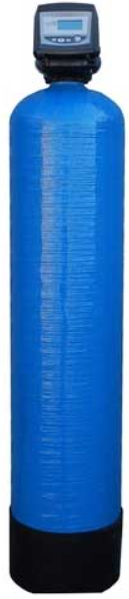

Plastové filtry Autotrol Performa
- Vhodné pro malé až střední odběratele vody (např. domácnosti, menší podniky)
- Možnost paralelního uspořádání pro navýšení výkonu
- Materiál filtru plast
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Řídící jednotka Pentair Autotrol Performa Logix 742 (263)
- Napájení jednotky 230 V (50 Hz)
- Vnitřní rozvodné potrubí, horní a dolní distributor, prací restriktor
- Horní závit nádoby 2,5“/4“, plastový podstavec
- Max. provozní tlak 10 bar
- Časové řízení regenerace (příp. objemové)
- Náplň filtru dle požadované technologie úpravy

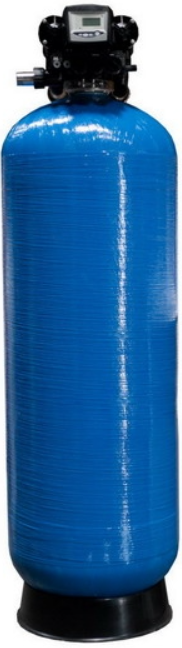

Plastové filtry Autotrol Magnum
- Vhodné pro střední až velké odběratele vody (např. větší podniky, menší obce)
- Materiál filtru plast
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Řídící jednotka Pentair Autotrol Magnum Logix 742 (293)
- Napájení jednotky 230 V (50 Hz)
- Vnitřní rozvodné potrubí, dolní distributor, prací restriktor
- Horní závit nádoby 4“, plastový podstavec
- Max. provozní tlak 10 bar
- Časové řízení regenerace (příp. objemové)
- Možnost paralelního uspořádání pro navýšení výkonu
- Náplň filtru dle požadované technologie úpravy

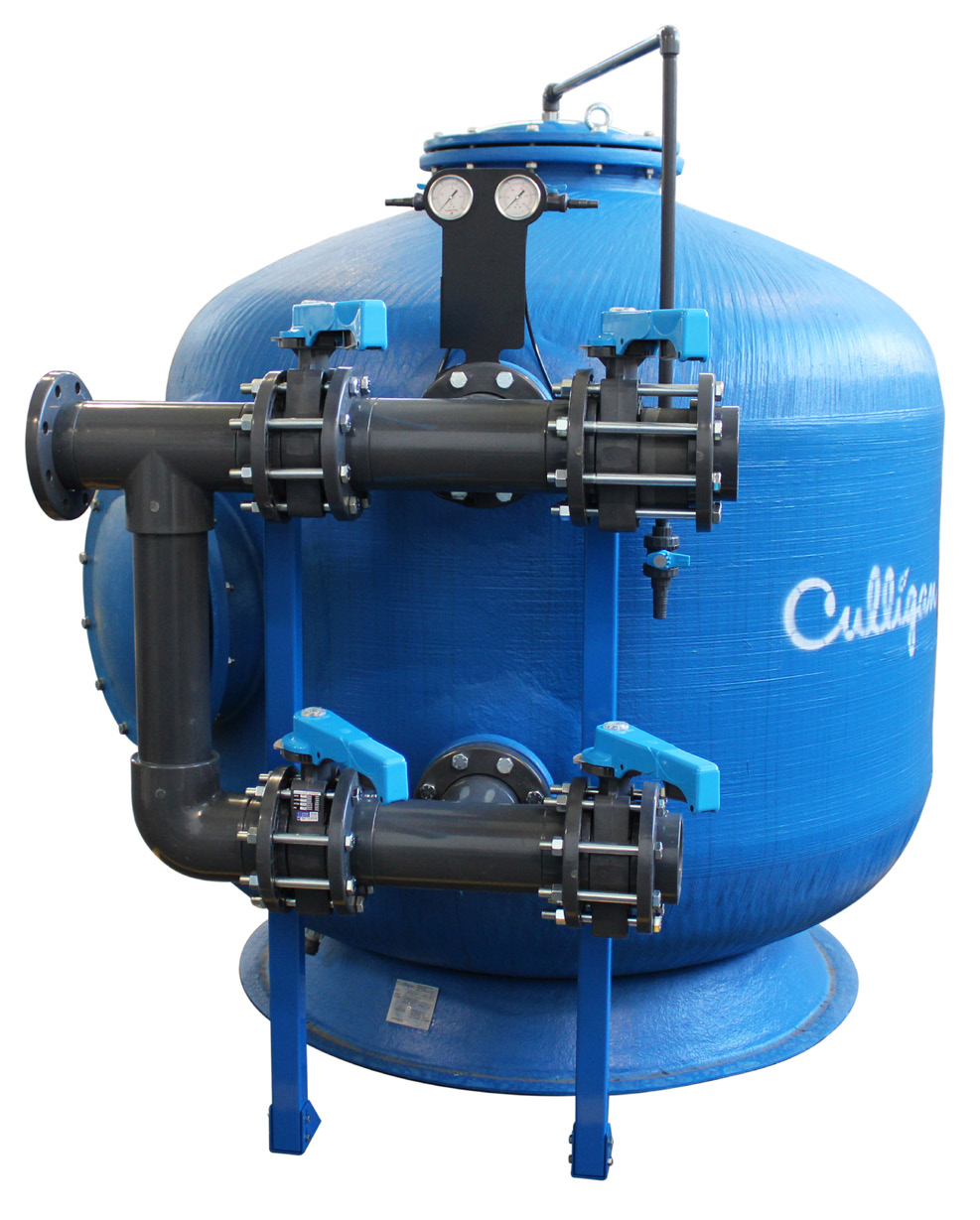

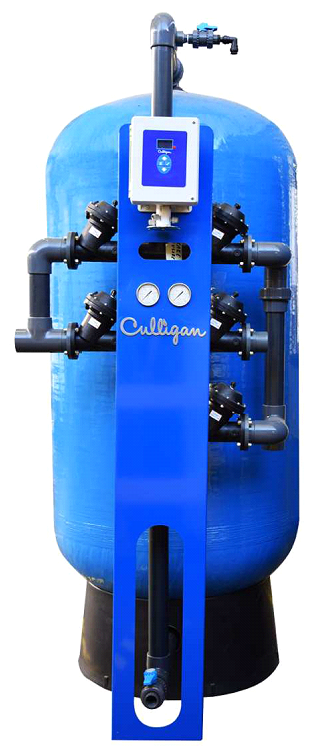

Plastové filtry Culligan® HI-FLO 9 FRP
- Vhodné pro střední až velké odběratele vody (např. větší podniky, menší i větší obce)
- Materiál filtru plast
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Řídící jednotka GBE (filtrační režim)
- Napájení jednotky 110/230/24 V (50/60 Hz)
- Sada 5 ks membránových ventilů z Norylu pro řízení toků vody
- Ovládání ventilů tlakovou vodou/vzduchem, propojovací rozvody v PVC-U
- Manometry, vzorkovací ventily, automatické a ruční odvzdušnění
- Horní a dolní distributor, prací restriktory
- Horní závit nádoby 4“, plastový podstavec
- Min. provozní tlak 1,5 bar
- Max. provozní tlak 10 bar
- Časové/objemové (dle pulsního vodoměru) řízení regenerace
- Možnost paralelního uspořádání pro navýšení výkonu
- Náplň filtru dle požadované technologie úpravy

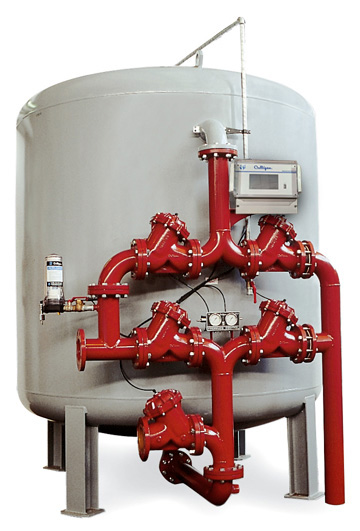

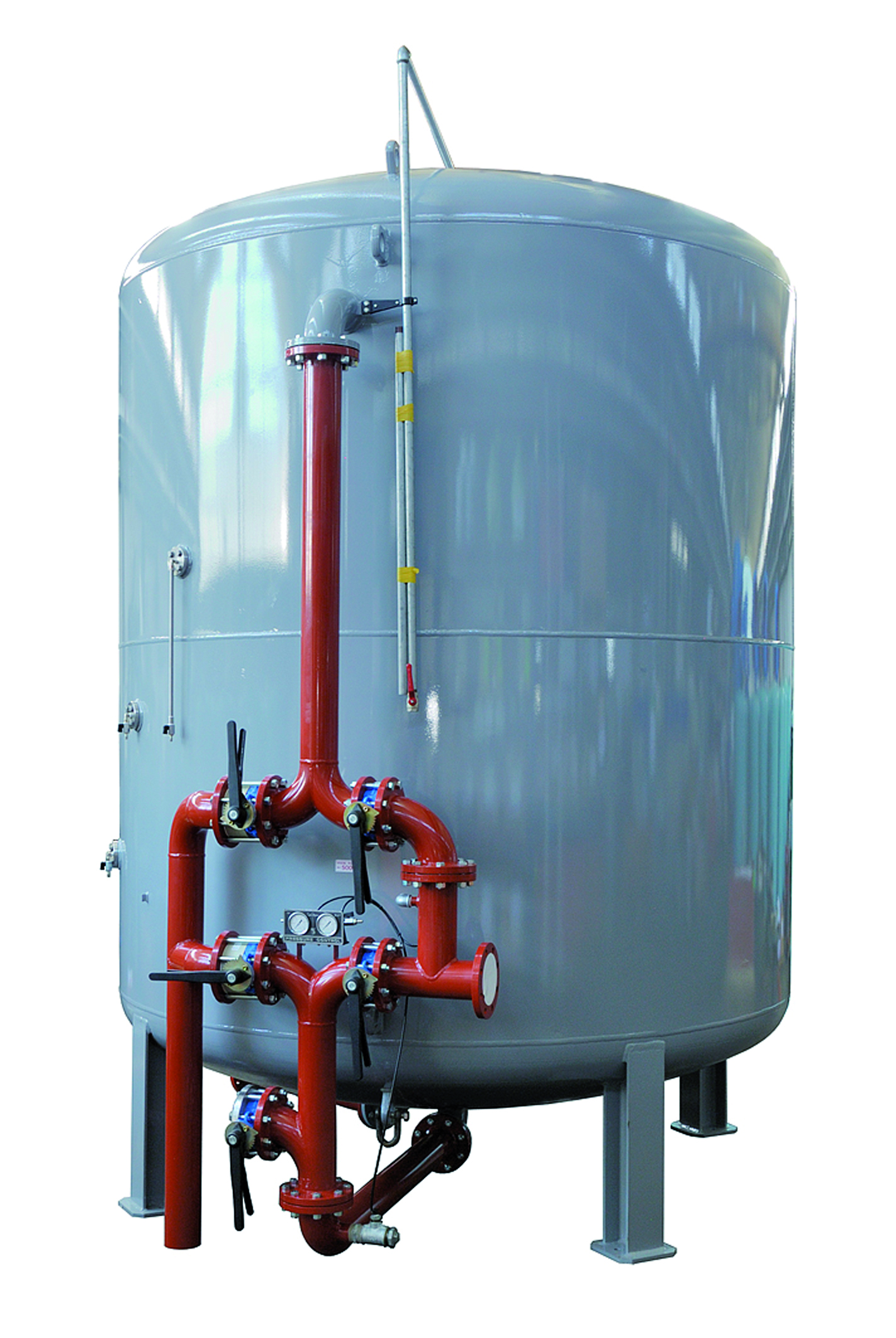

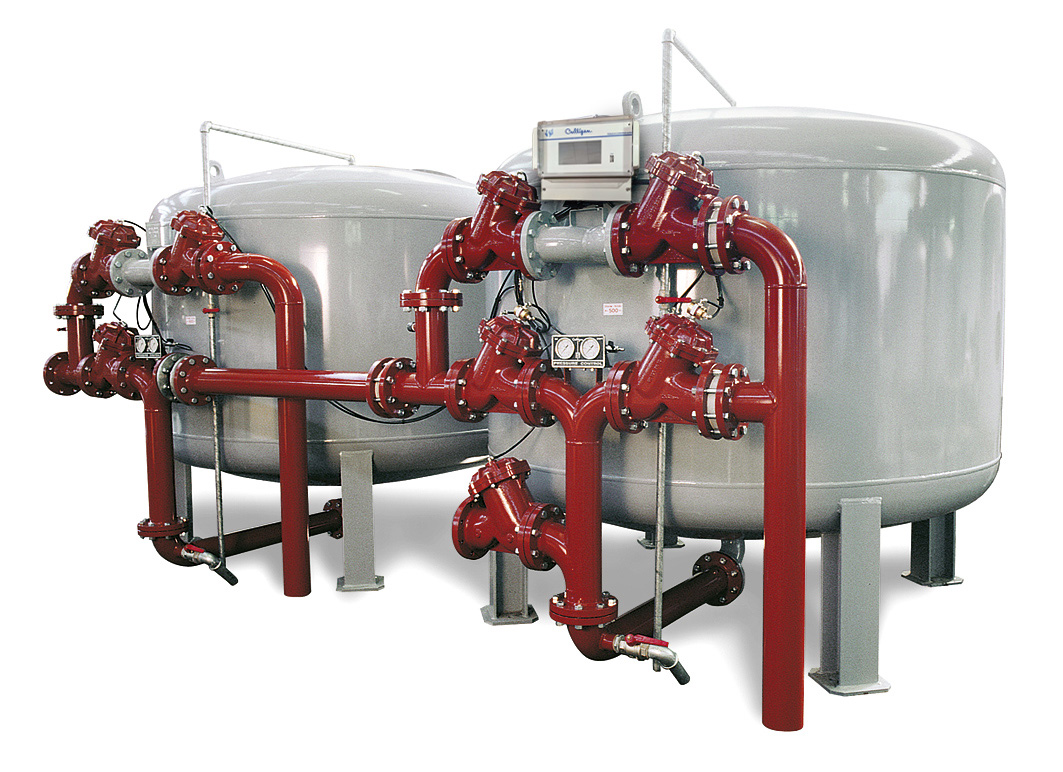

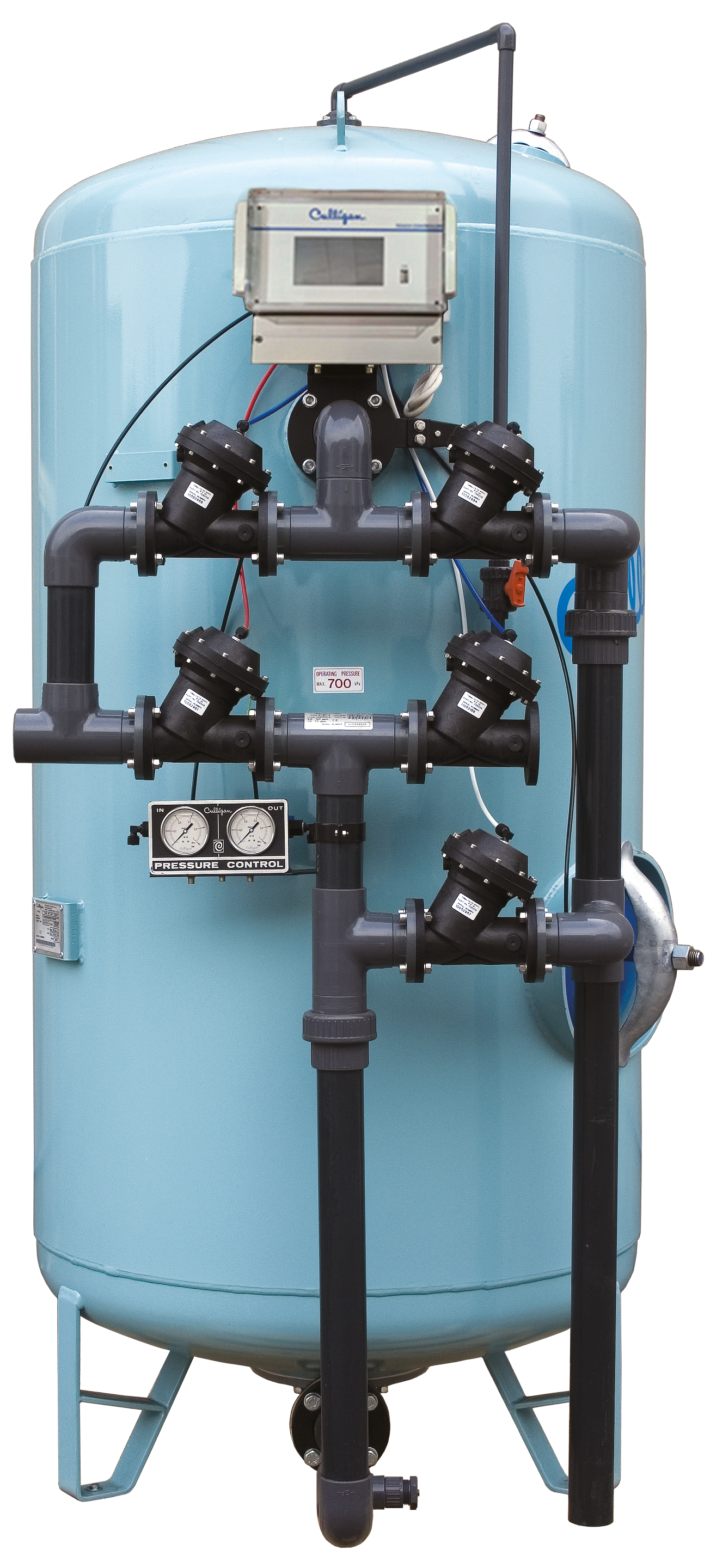

Ocelové filtry Culligan® HI-FLO 9
- Vhodné pro střední až velké odběratele vody (např. vetší podniky, menší i větší obce, …)
- Materiál filtru uhlíkatá ocel, třída 11
- Vnější – dvousložkový epoxy-polyamidový primer, dvousložkový epoxy-vinylový nátěr s tloušťkou 140-170 μm, RAL6034
- Vnitřní – povrch upravený pískováním, vnitřní dvousložková pryskyřice Epossigalfa s atestem dle Vyhl. 409/2005 Sb., tloušťka 130-170 μm, RAL5005
- Řídící jednotka PLF EVO, dotykový display, Modbus výstup
- Napájení jednotky 110/230/24 V (50/60 Hz)
- Sada 5 ks membránových ventilů pro řízení toků vody
- Ventily z Norylu a rozvody v PVC-U → do velikosti filtru 54“
- Ventily z litiny a rozvody v litině → od velikosti filtru 60“
- Ovládání ventilů tlakovou vodou/vzduchem
- Falešné dno, prací restriktory, 2 otvory pro sypání náplní
- Manometry, vzorkovací ventily, ruční odvzdušnění
- Min. provozní tlak 1,5 bar
- Max. provozní tlak
- 7 bar (modely do 60“)
- 5 bar (vyšší modely)
- Časové/objemové (dle pulsního vodoměru) řízení regenerace
- Možnost paralelního uspořádání pro navýšení výkonu (dvojčata, čtyřčata - na vyžádání)
- Náplň filtru dle požadované technologie úpravy
Ocelové filtry Culligan® HI-FLO 6
- Vhodné pro velké odběratele vody (např. velké obce, města)
- Materiál filtru uhlíkatá ocel, třída 11
- Vnější – dvousložkový epoxy-polyamidový primer, dvousložkový epoxy-vinylový nátěr s tloušťkou 140-170 μm, RAL6034
- Vnitřní – povrch upravený pískováním, vnitřní dvousložková pryskyřice Epossigalfa s atestem dle Vyhl. 409/2005 Sb., tloušťka 130-170 μm, RAL5005
- Řídící jednotka PLF EVO, dotykový display, Modbus výstup
- Napájení jednotky 110/230/24 V (50/60 Hz)
- Sada 5 ks membránových ventilů z litiny pro řízení toků vody
- Ovládání ventilů tlakovou vodou/vzduchem, propojovací rozvody v litině
- Falešné dno, prací restriktory, 2 otvory pro sypání náplní
- Manometry, vzorkovací ventily, ruční odvzdušnění
- Min. provozní tlak 1,5 bar
- Max. provozní tlak
- 7 bar (modely do 60“)
- 5 bar (vyšší modely)
- Časové/objemové (dle pulsního vodoměru) řízení regenerace
- Možnost paralelního uspořádání pro navýšení výkonu (dvojčata, čtyřčata - na vyžádání)
- Náplň filtru dle požadované technologie úpravy
Tabulkové parametry tlakových vícevrstvých filtrů

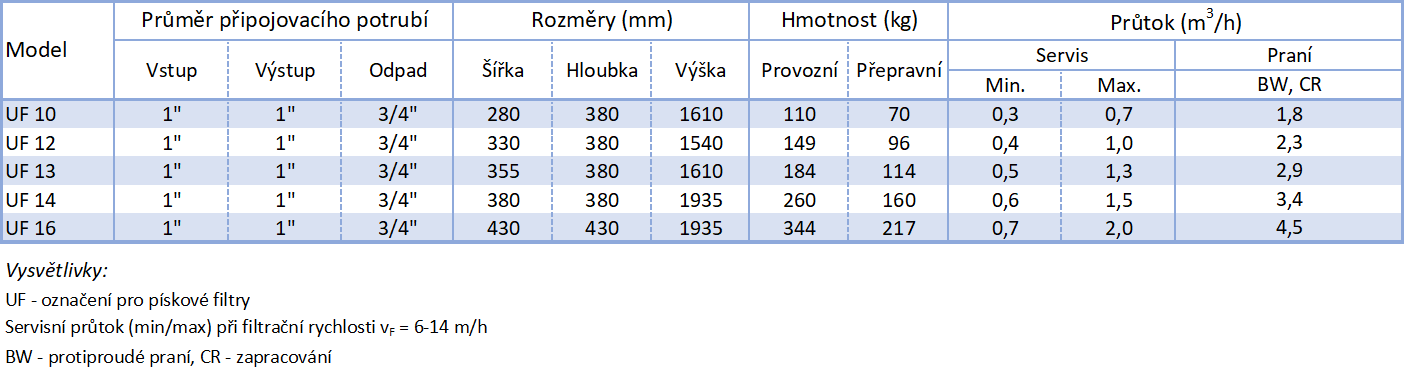

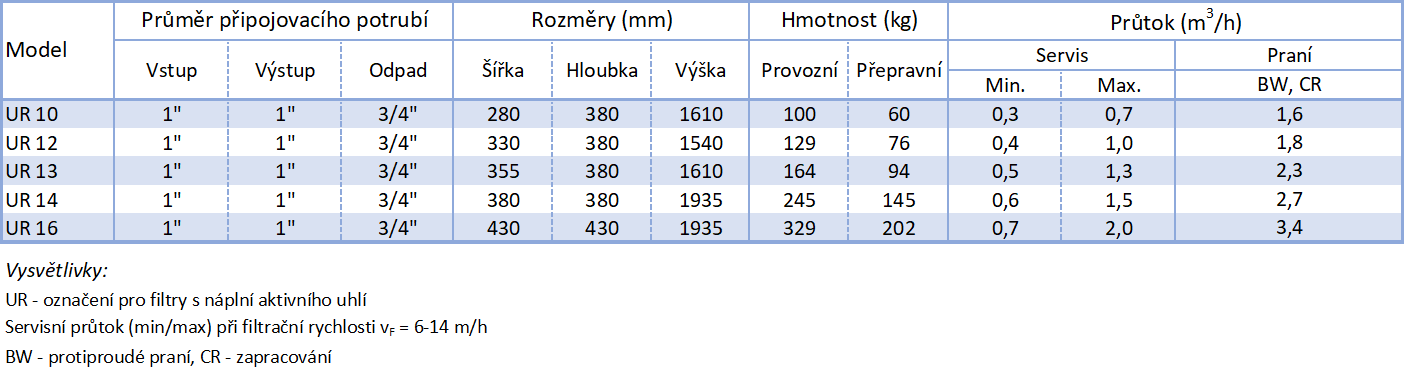

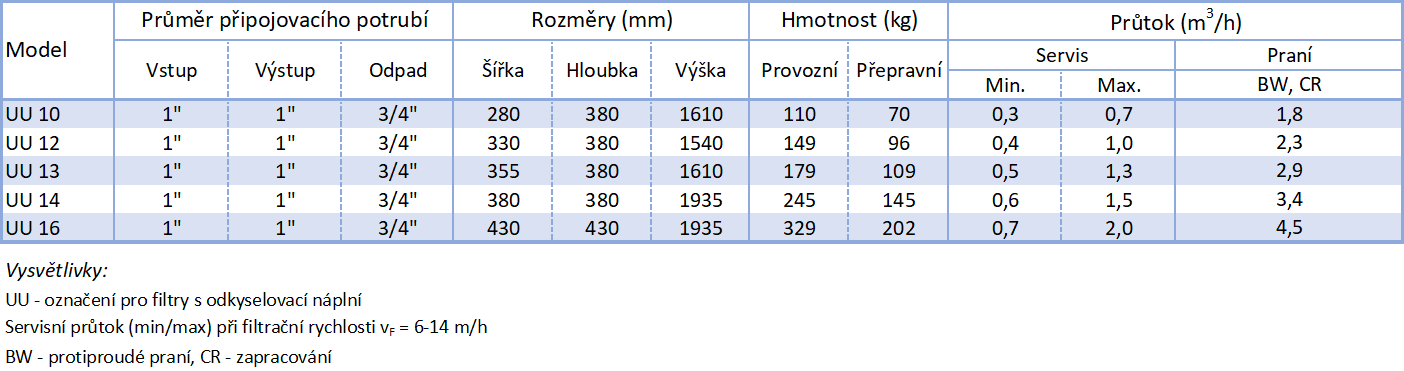

Plastové filtry Autotrol Performa
UF

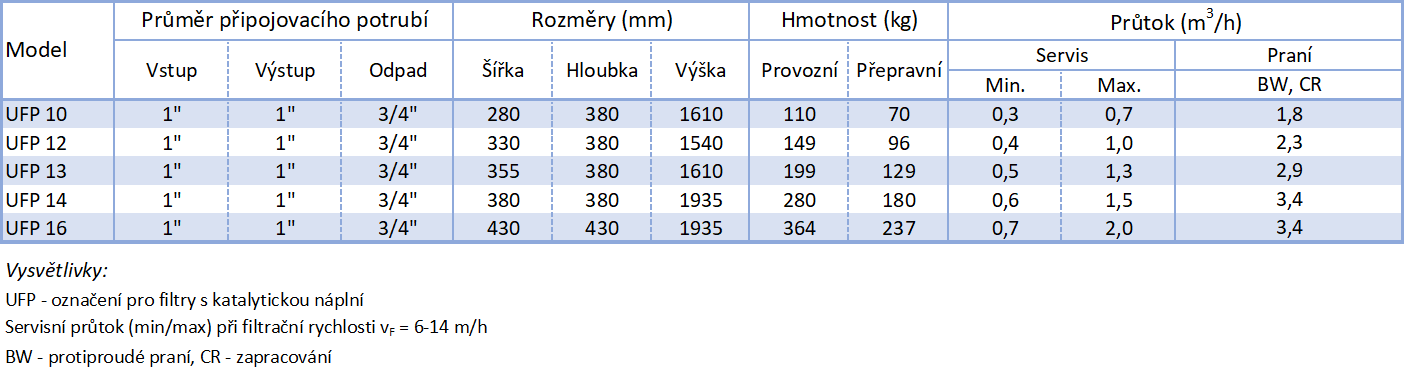

UFP
UR
UU

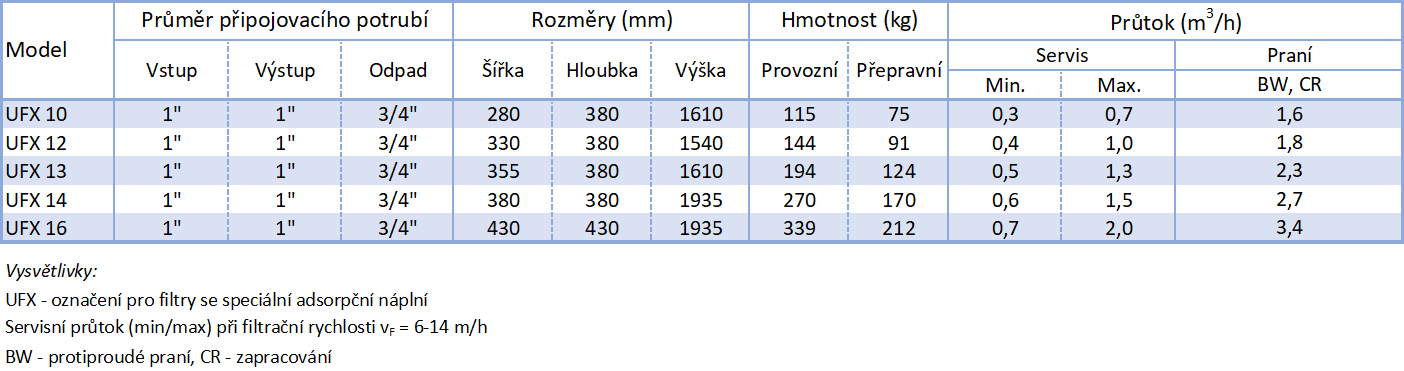

UFX

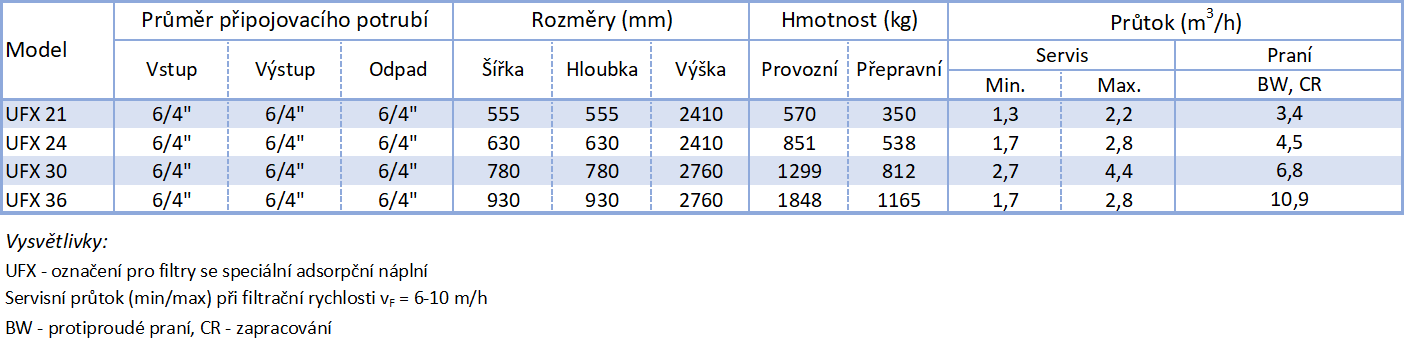

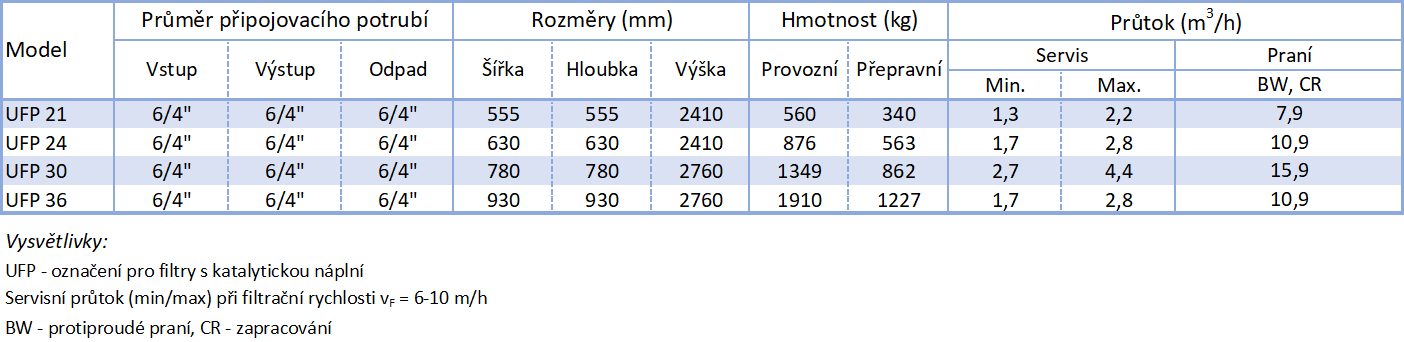

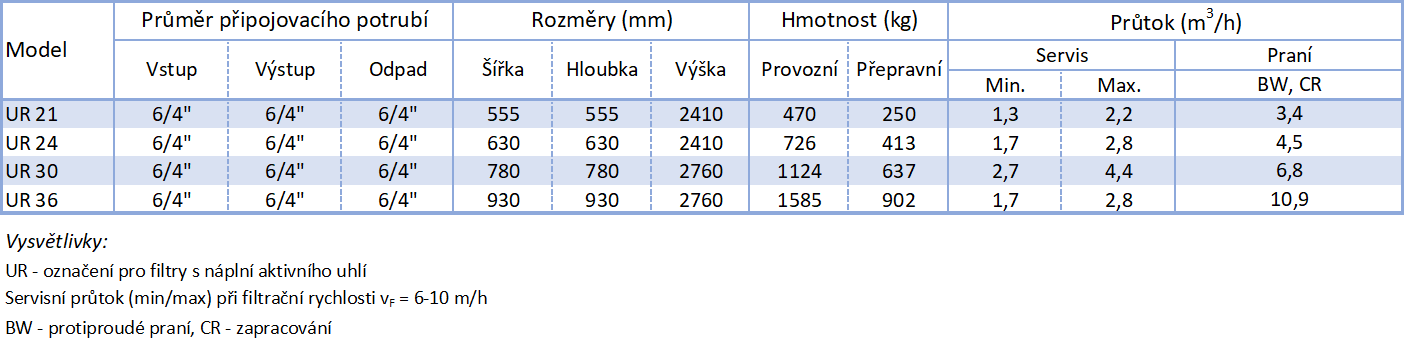

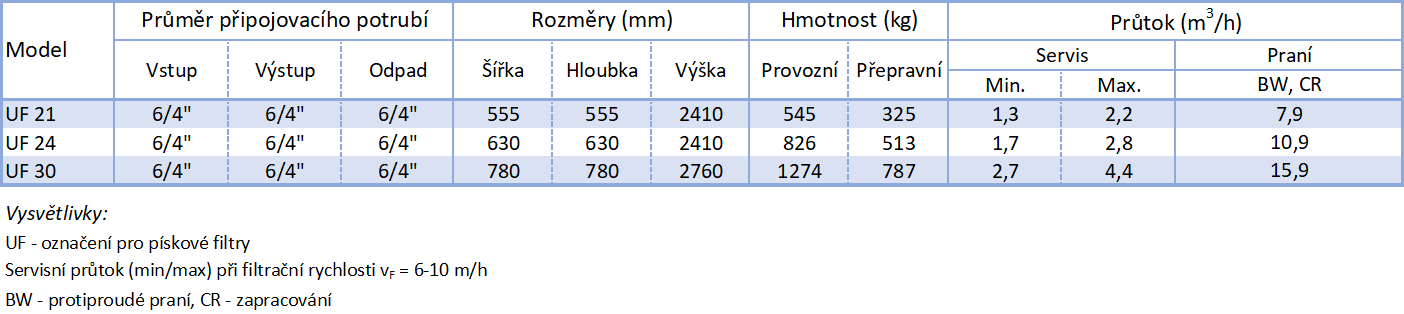

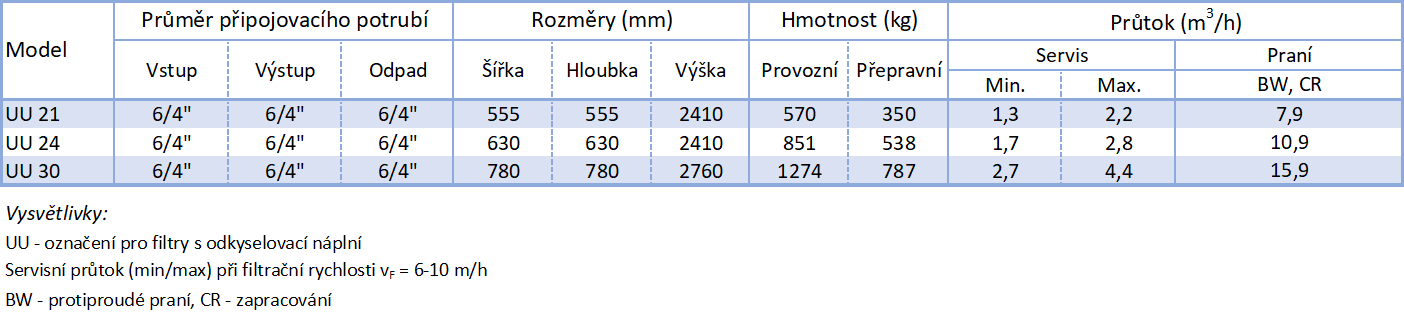

Plastové filtry Autotrol Magnum
UF
UFP
UR
UU
UFX

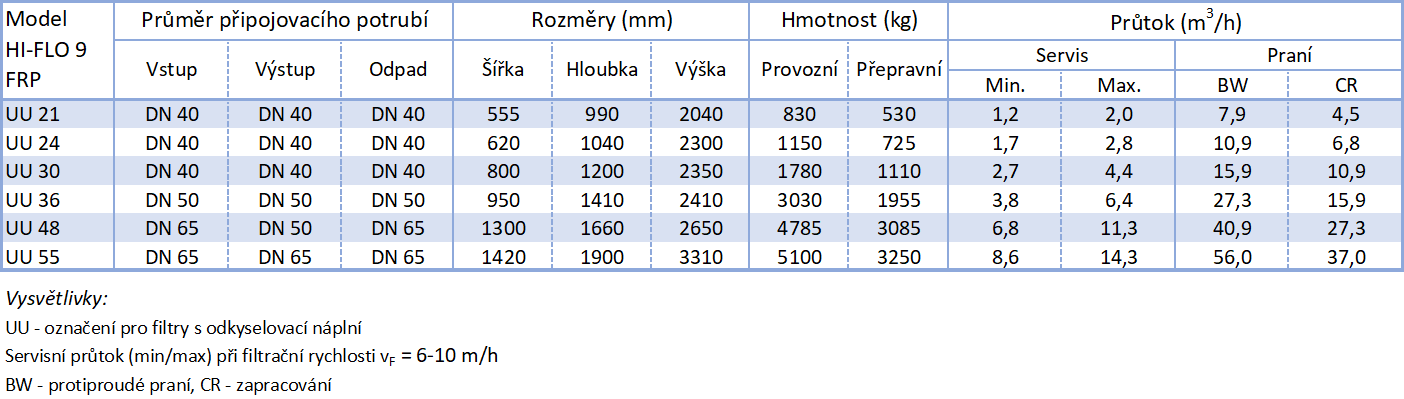

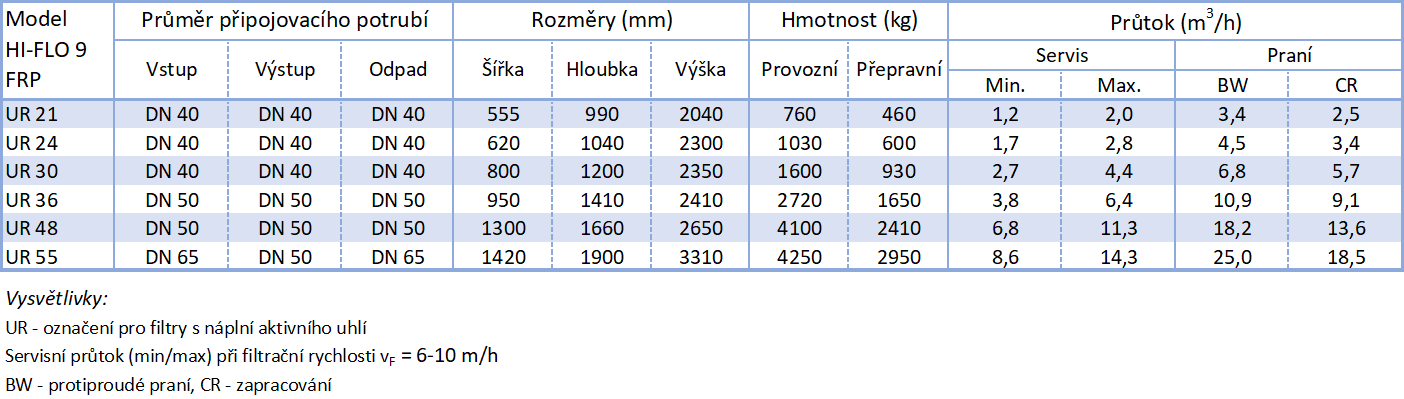

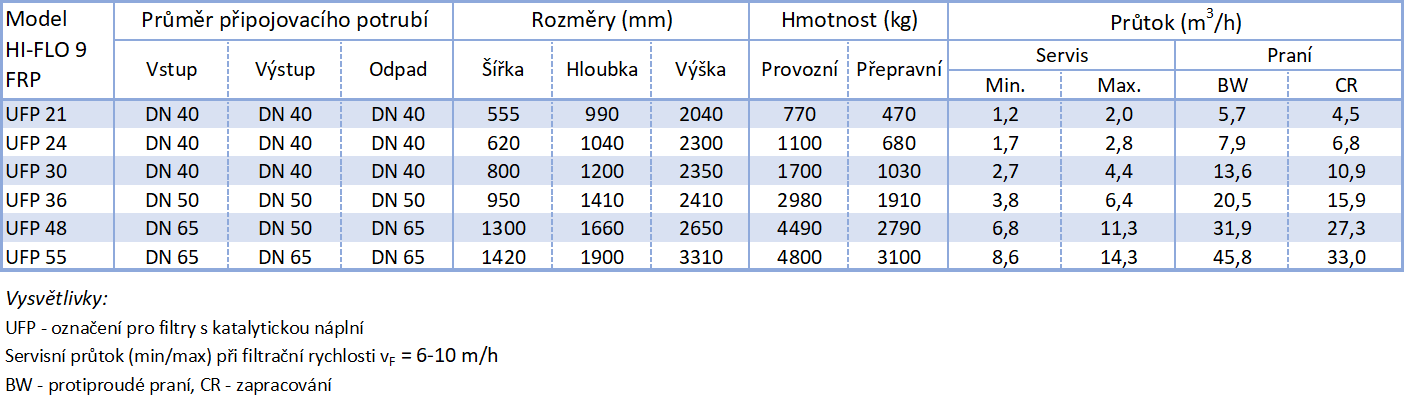

Plastové filtry Culligan® HI-FLO 9 FRP

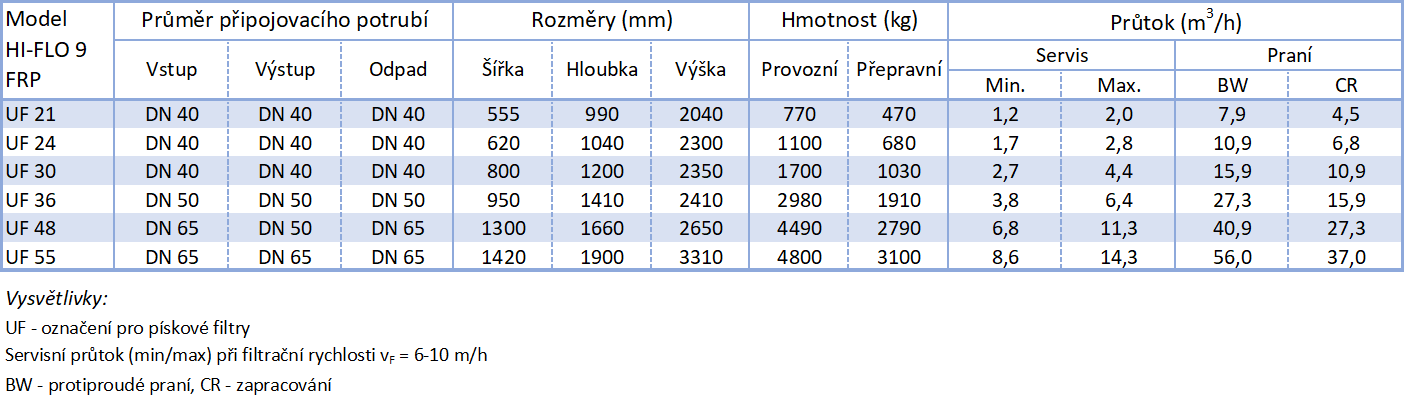

UF
UFP
UR
UU

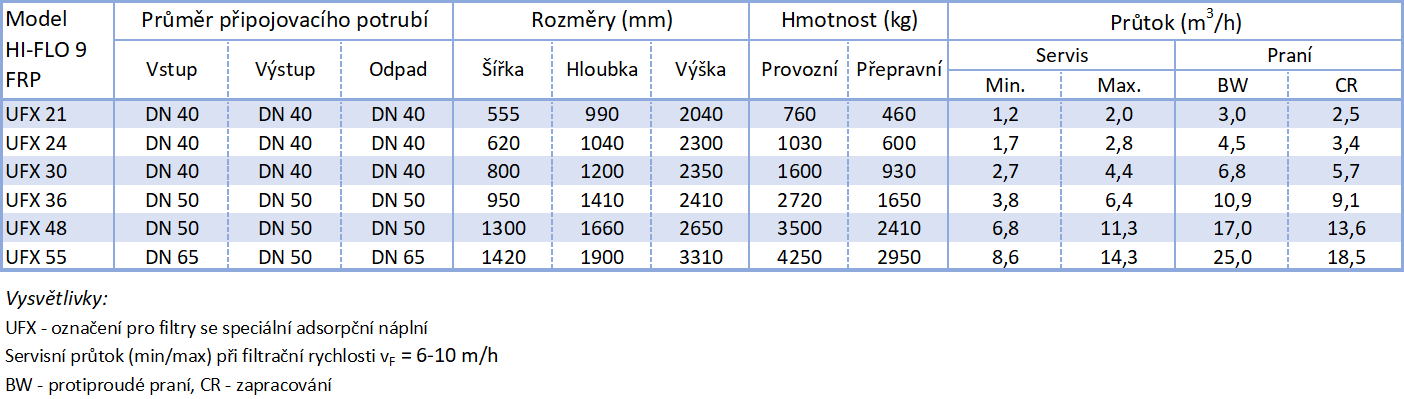

UFX

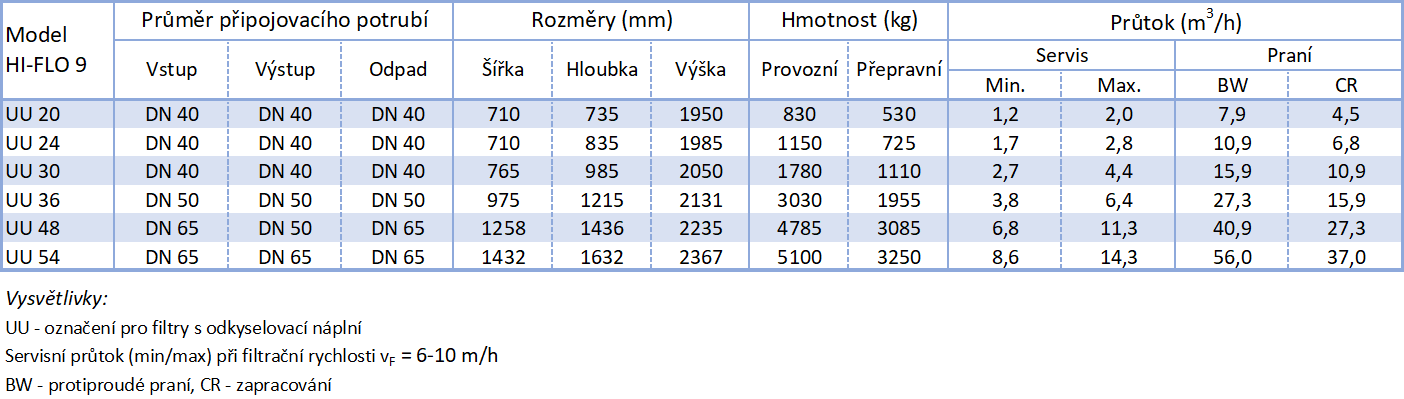

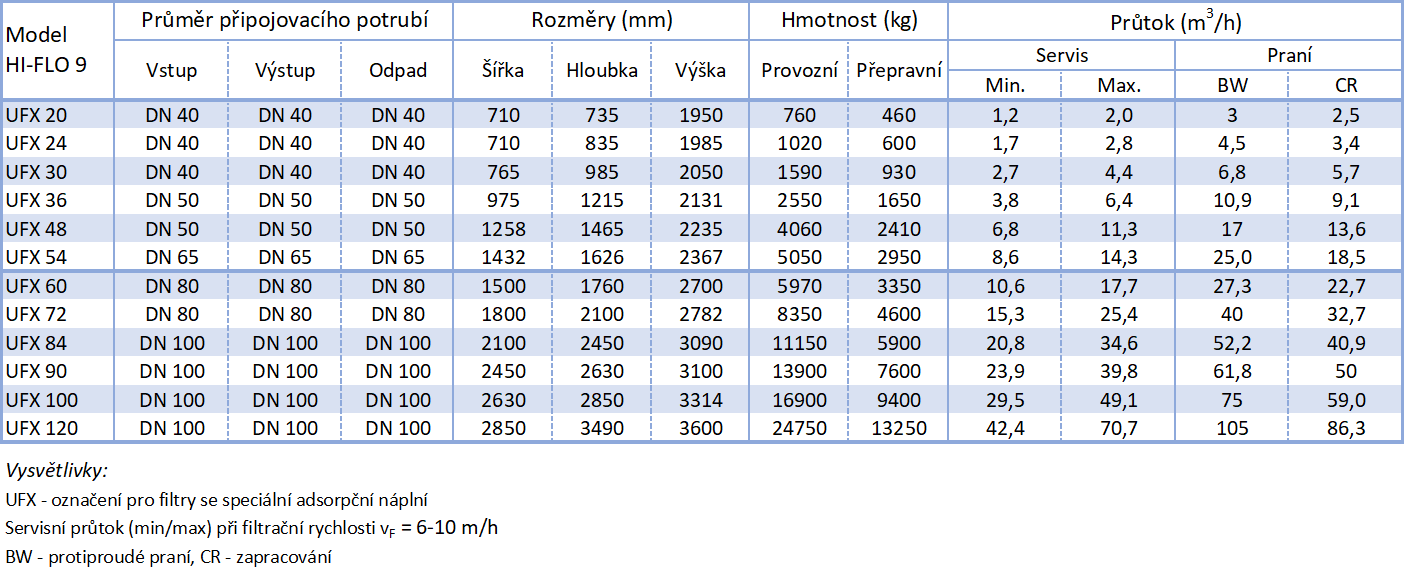

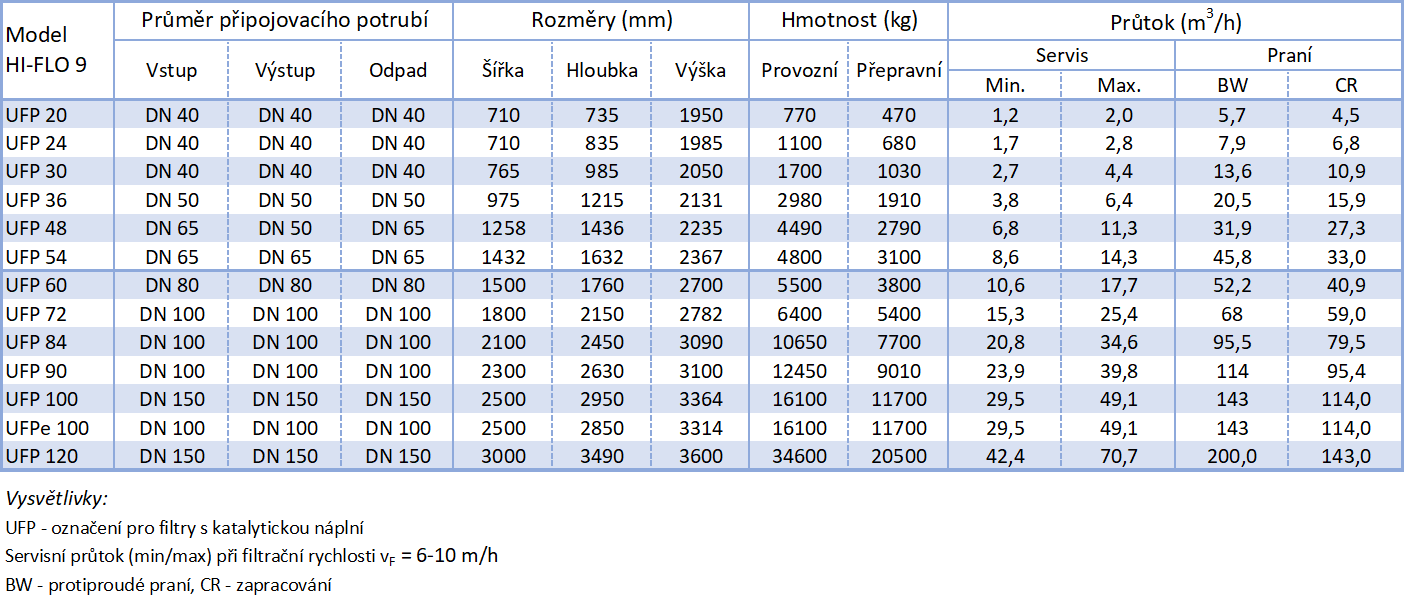

Ocelové filtry Culligan® HI-FLO 9

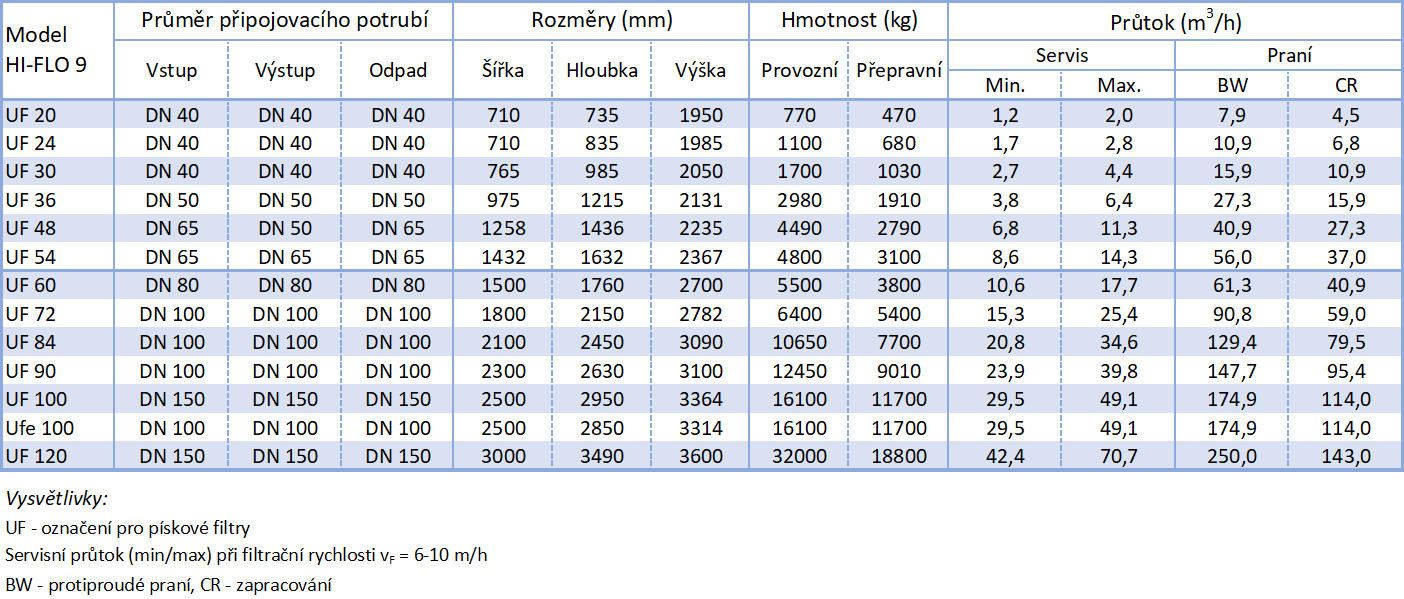

UF
UFP

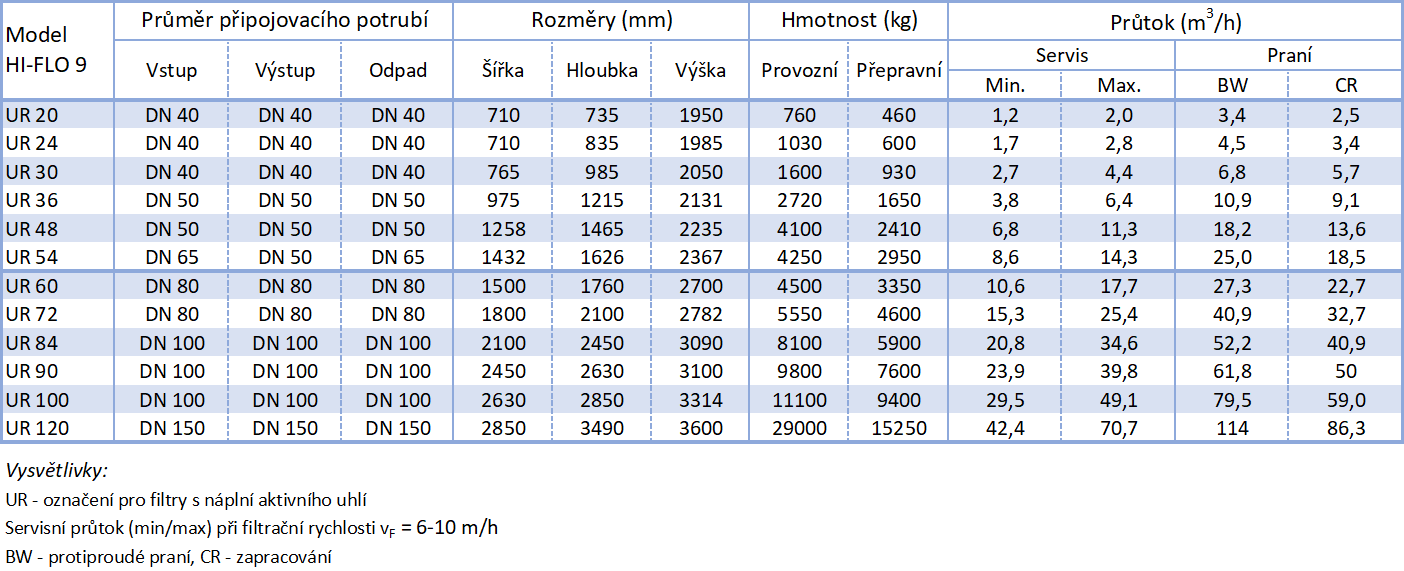

UR
UU
UFX

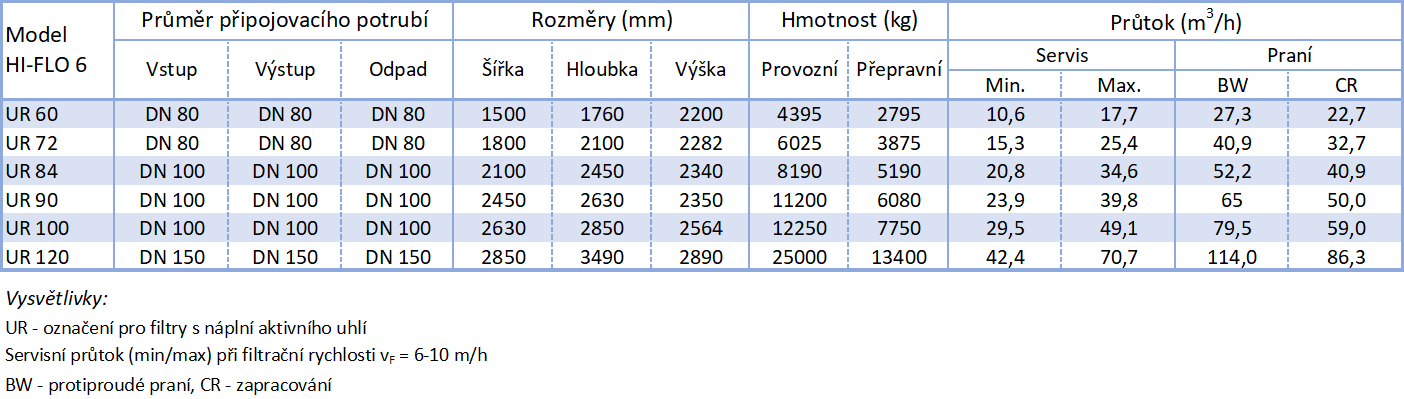

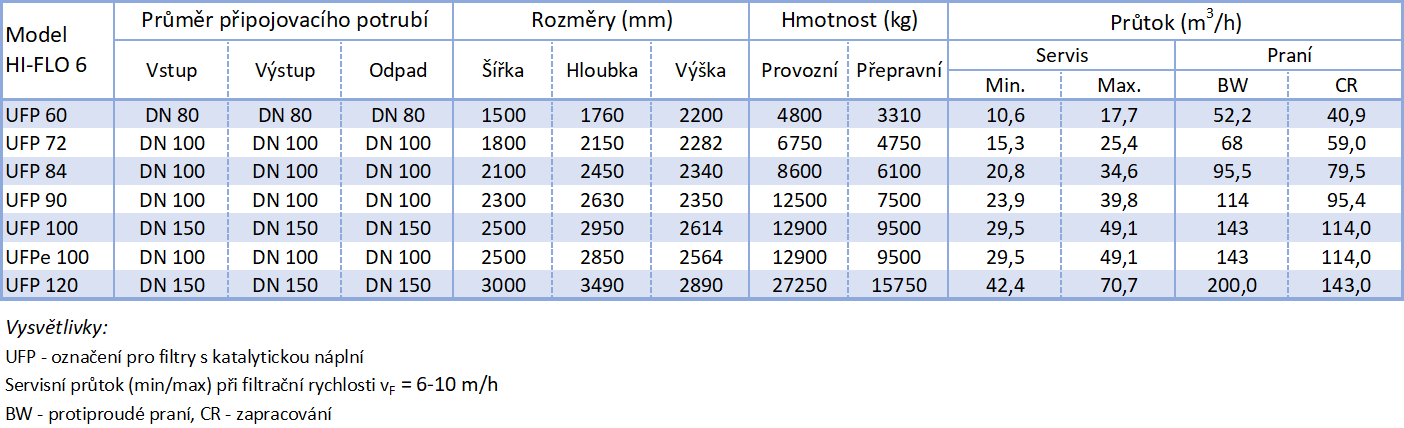

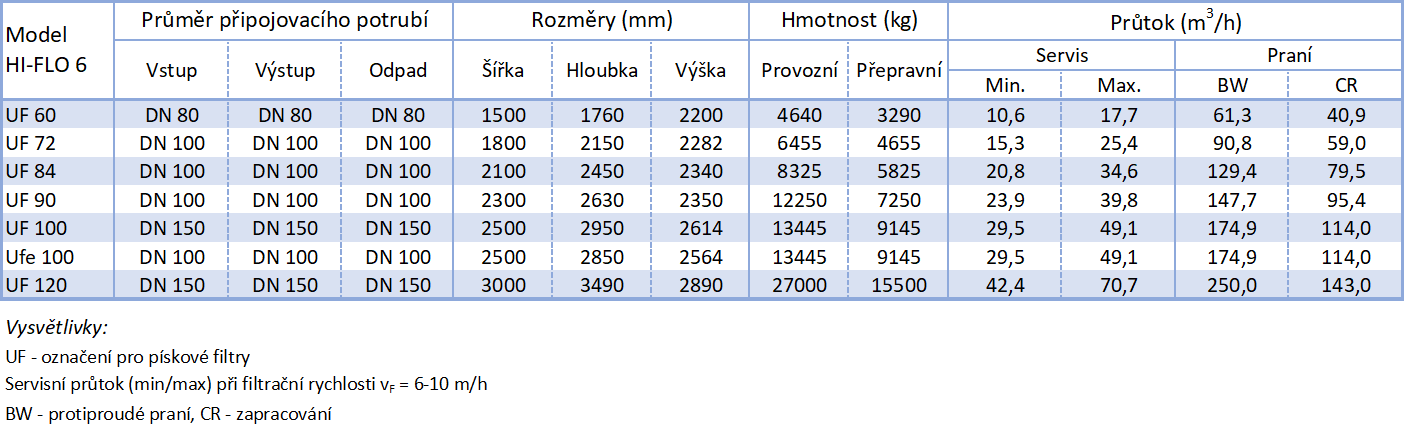

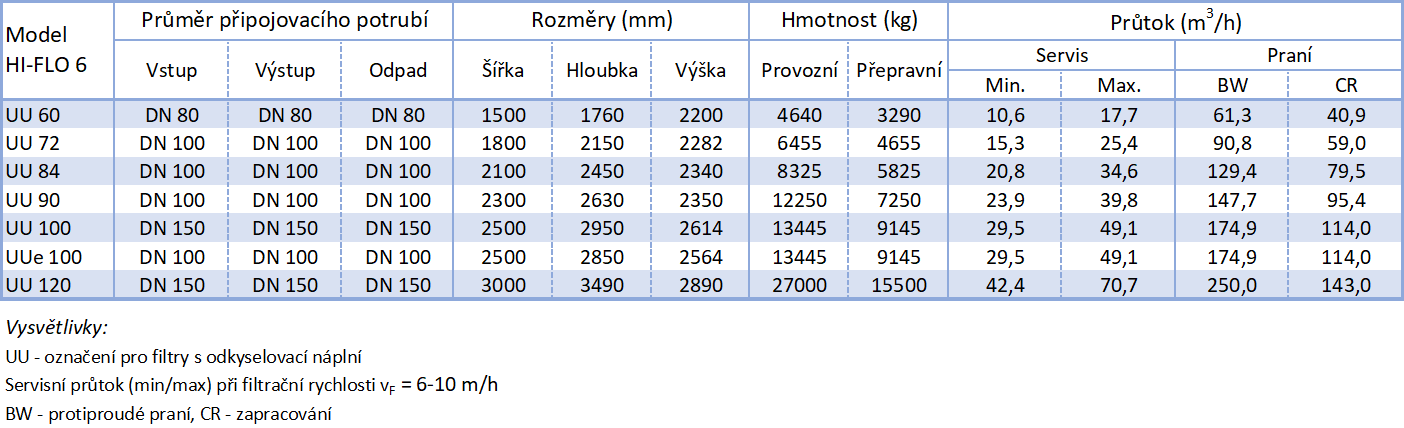

Ocelové filtry Culligan® HI-FLO 6
UF
UFP
UR
UU
Změkčení vody, odstranění dusičnanů
Změkčení vody
- Odstranění tvrdosti vody, potlačení tvorby vodního kamene
- Náplň filtru – Cullex v Na+ cyklu (silně kyselý katex), podložní vrstvy
- Nahrazení kationtů vápníku a hořčíku za kationty sodíku
- Regenerace – nasycený solný roztok chloridu sodného (solanka)
- Důležité údaje – výměnná kapacita a spotřeba regenerační soli
- Obvykle nutná předúprava vody (vložková filtrace, písková filtrace apod.)
- Vhodná technologie úpravy vody pro technické účely
- Kotle, bojlery, myčky, pračky apod.
- Možnost míchání změkčené vody s neupravenou (řezací ventil, by-pass)
- Vysoká odolnost náplně vůči aktivnímu chloru
- Možnost duplexního provedení pro nepřetržitou dodávku změkčené vody
- Zasolený odpad z regenerace je potřeba ekologicky likvidovat
- Projektování zařízení dle vstupní vody, a požadovaného provozu a výkonu
Odstranění dusičnanů
- Snížení koncentrace dusičnanů ve vodě
- Náplň filtru – Cullex v Cl- cyklu (silně bazický anex), podložní vrstvy
- Nahrazení dusičnanové aniontu za chloridový aniont
- Regenerace – nasycený solný roztok chloridu sodného (solanka)
- Důležité údaje – výměnná kapacita a spotřeba regenerační soli
- Obvykle nutná předúprava vody (vložková filtrace, písková filtrace apod.)
- Vhodná technologie úpravy vody pro pitné účely

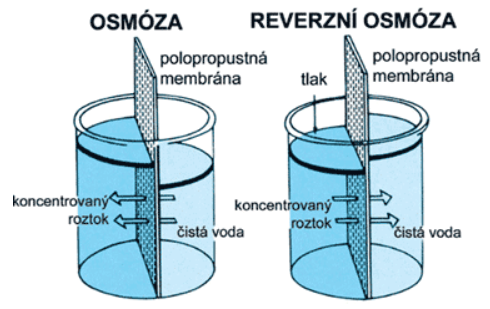

- V případě vysokého obsahu chloridů – nutnost reverzní osmózy
- Možnost míchání upravené vody s neupravenou (řezací ventil, by-pass)
- Vysoká citlivost náplně vůči aktivnímu chloru
- Možnost duplexního provedení pro nepřetržitou dodávku upravené vody
- Zasolený odpad z regenerace je potřeba ekologicky likvidovat
- Projektování zařízení dle vstupní vody, a požadovaného provozu a výkonu
Zařízení pro změkčení vody a odstranění dušičnanů
Filtr Ekonomik
Filtr Evolio
Filtr TWIN
Filtr řady S
Culligan® Ultra Line FRP HA-HB
Culligan® Ultra Line HA-HB

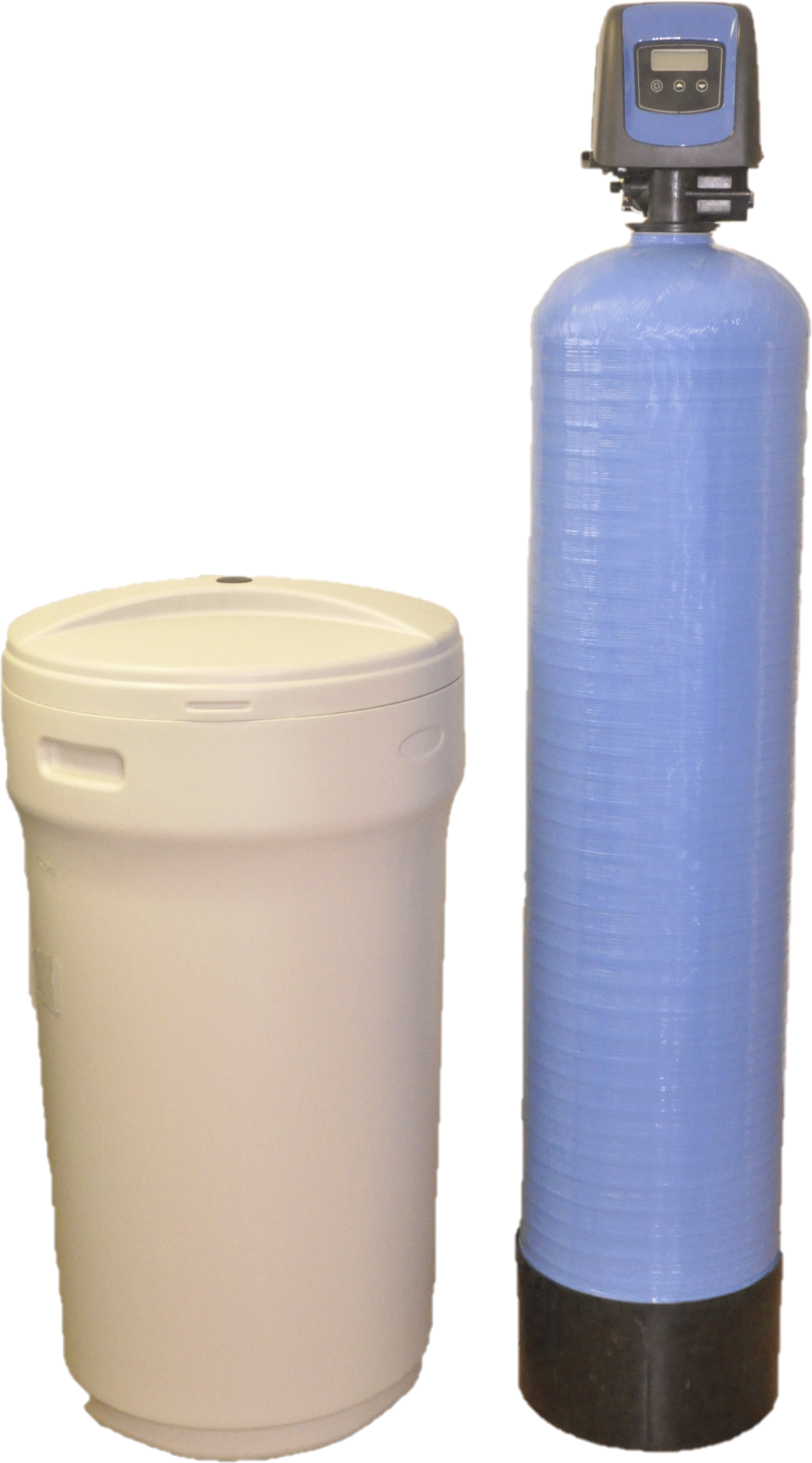

Filtr Ekonomik
- Vhodné pro malé až střední odběratele vody (např. domácnosti, menší podniky, malé obce)
- Materiál filtru plast
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Externí plastový solný tank
- Řídící jednotka Pentair Fleck 5800 SXT
- Napájení jednotky 230 V (50 Hz)
- Objemové řízení regenerace
- Okamžitá nebo odložená regenerace
- Objem ionexové náplně 15 - 20 - 30 - 50 - 70 - 100 litrů
- Solný tank standard 145 litrů (nebo jiný)

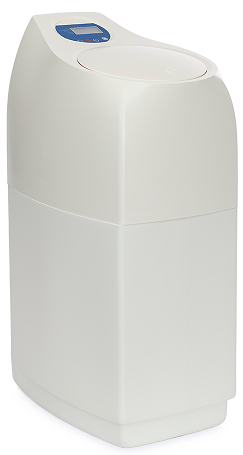

Filtr Evolio
- Vhodné pro menší odběratele vody (např. domácnosti, menší podniky)
- Materiál filtru plast
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Integrovaný plastový solný tank – kabinetní provedení
- Řídící jednotka Pentair Fleck 5800 SXT
- Napájení jednotky 230 V (50 Hz)
- Objemové řízení regenerace
- Okamžitá nebo odložená regenerace
- Objem ionexové náplně 8 - 15 - 20 - 30 litrů
- Solný tank 50 litrů

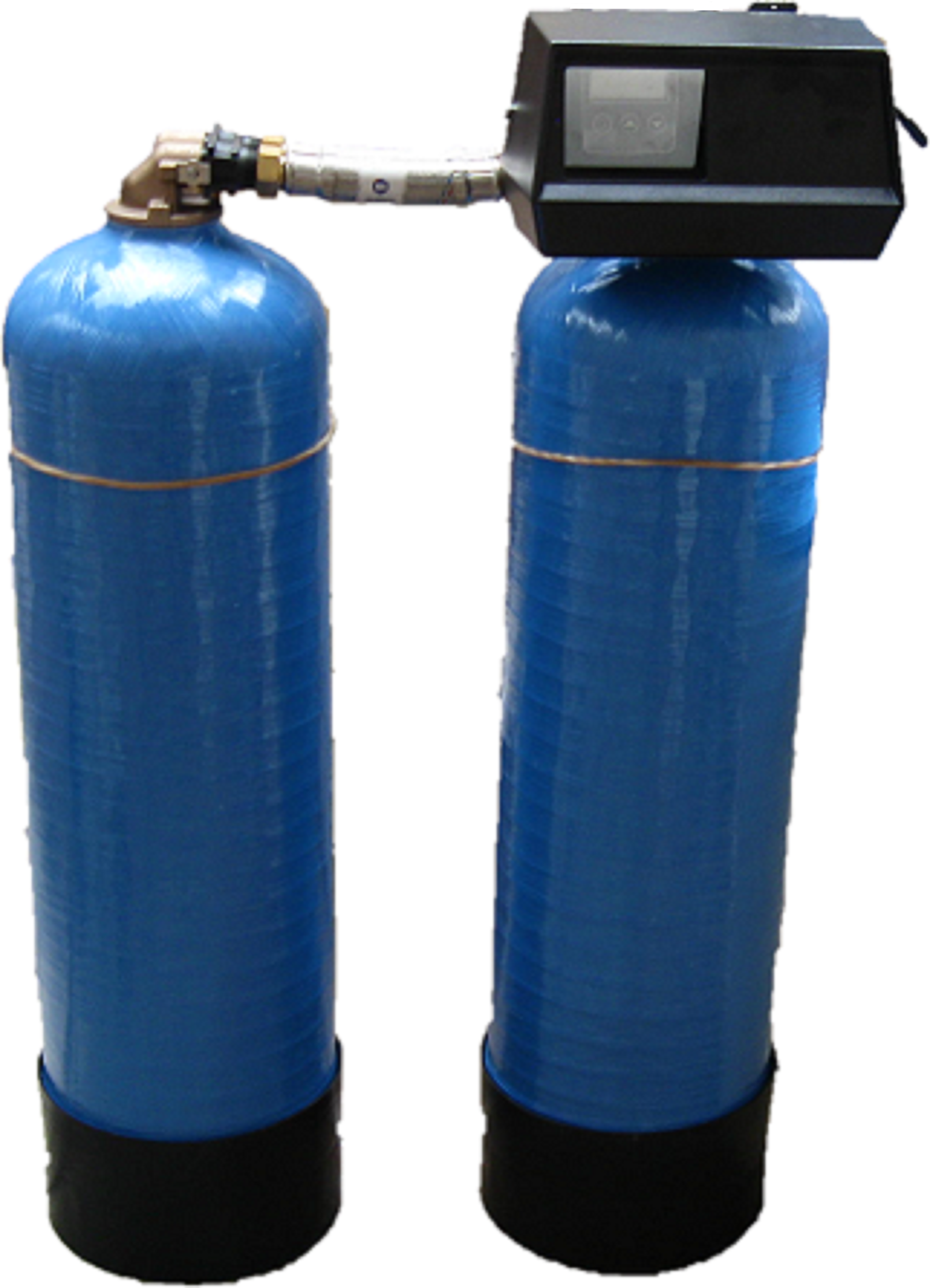

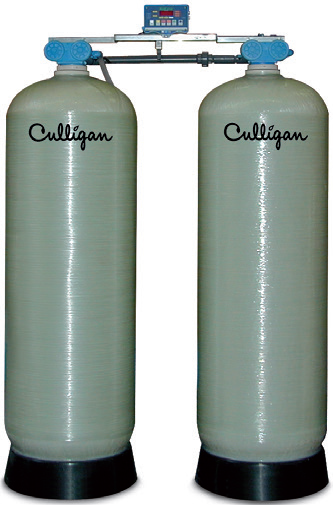

Filtr TWIN
- Vhodné pro malé až střední odběratele vody (např. zejména podniky)
- Duplexní varianta zařízení (dvojice filtrů)
- Materiál filtrů plast
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Společný externí plastový solný tank
Kontinuální dodávka upravené vody, v provozu vždy jeden z dvojice- Řídící jednotka Pentair Fleck 9100/9500 SXT dle velikosti filtru
- Napájení jednotky 230 V (50 Hz)
- Objemové řízení regenerace
- Okamžitá regenerace jednoho z dvojice filtrů
- Objem ionexové náplně dle potřeby
- Solný tank 145 - 200 litrů (nebo jiný)

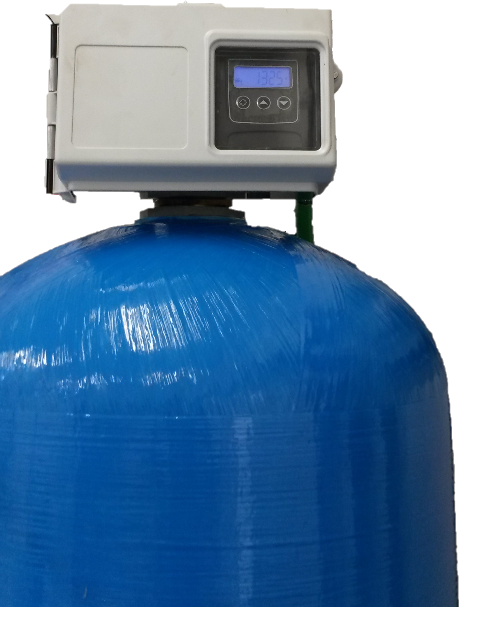

Filtr řady S
- Vhodné pro střední odběratele vody (např. podniky, obce)
- Materiál filtrační nádoby
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Externí plastový solný tank
- Řídící jednotka Pentair Fleck
2750/2850 SXT dle velikosti filtru - Napájení jednotky 230 V (50 Hz)
- Objemové řízení regenerace
- Okamžitá nebo odložená regenerace
- Objem ionexové náplně 100 až 350 litrů
- Solný tank 350 - 500 litrů (nebo jiný)

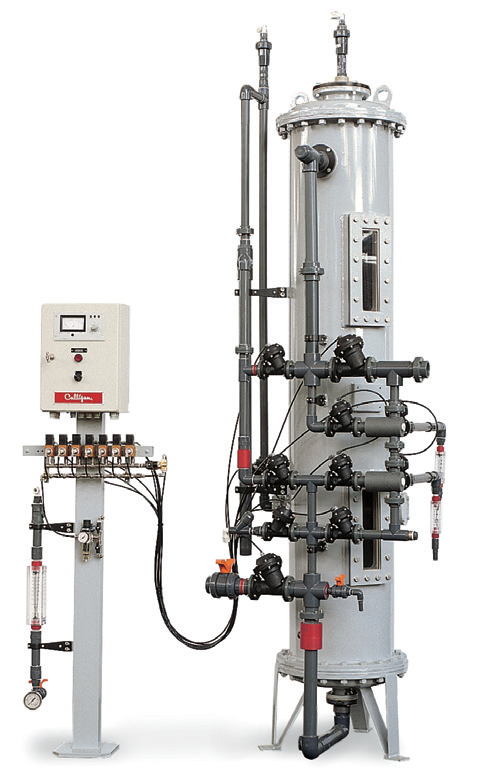

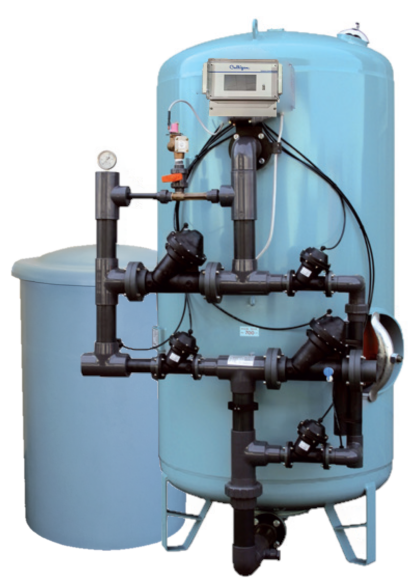

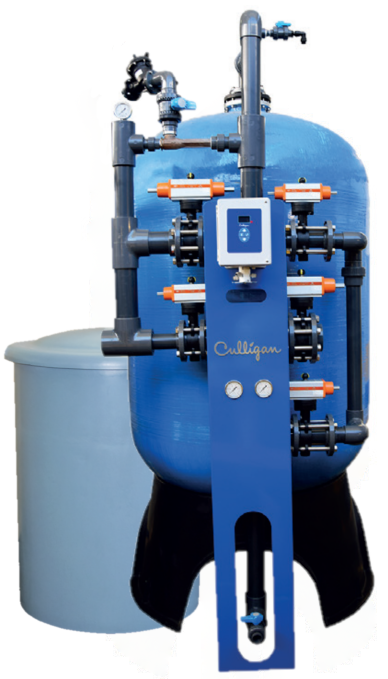

Culligan® Ultra Line FRP HA-HB
- Vhodné pro střední až velké odběratele vody (podniky, obce, …)
- Materiál filtru plast
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Externí plastový solný tank
- Řídící jednotka GBE (režim změkčení – iontová výměna)
- Napájení jednotky 110/230/24 V (50/60 Hz)
- Sada 5 až 6 ks membránových ventilů z Norylu pro řízení toků vody dle typu filtru, řídící solenoid
- Ovládání ventilů tlakovou vodou/vzduchem, propojovací rozvody v PVC-U
- Manometry, vzorkovací ventily, automatické a ruční odvzdušnění
- Horní a dolní distributor, prací restriktory
- Horní závit nádoby 4“, plastový podstavec
- Min. provozní tlak 2 bar
- Max. provozní tlak 10 bar
- Časové/objemové (dle externího vodoměru) řízení regenerace
- Možnost duplexní varianty
Culligan® Ultra Line HA-HB
- Vhodné pro střední až velké odběratele vody (podniky, obce, …)
- Materiál filtru uhlíkatá ocel, třída 11
- Vnější – dvousložkový epoxy-polyamidový primer, dvousložkový epoxy-vinylový nátěr s tloušťkou 140-170 μm, RAL6034
- Vnitřní – povrch upravený pískováním, vnitřní dvousložková pryskyřice Epossigalfa s atestem dle Vyhl. 409/2005 Sb., tloušťka 130-170 μm, RAL5005
- Externí plastový solný tank
- Řídící jednotka PLF EVO, dotykový display, Modbus výstup
- Napájení jednotky 110/230/24 V (50/60 Hz)
Sada 5 až 7 ks membránových ventilů pro řízení toků vody dle typu filtru, řídící solenoid
- Ventily z Norylu a rozvody v PVC-U → do velikosti filtru 48“
- Ventily z litiny a rozvody v litině → od velikosti filtru 60“
- Ovládání ventilů tlakovou vodou/vzduchem
- Falešné dno, prací restriktory, 2 otvory pro sypání náplní
- Manometry, vzorkovací ventily, ruční odvzdušnění
- provozní tlak 2 bar
- provozní tlak
- 7 bar (modely do 60“)
- 5 bar (vyšší modely)
- Časové/objemové (dle externího vodoměru) řízení regenerace
Reverzní osmóza
- Odstranění rozpuštěných solí a dalších nízkomolekulárních látek
- Tlaková membránová technologie, schopnost separace částic menších než 1 nm
- Výstupní konduktivita produktu (permeát) cca 10 µS/cm2 dle stupně konverze, znečištění a staří membrán
- Zasolený odpad (retentát) je potřeba ekologicky likvidovat
- Nutná předúprava vody a pravidelné čištění polopropustných membrán, životnost membrán cca 2-3 roky
- Obvyklá předúprava vody
- Mechanická filtrace, příp. odstranění železa a manganu
- Změkčení vody
- Dechlorace vody
- Jemná mechanická filtrace (5 µm)
- Možnosti doúpravy vody (dle účelu výstupní vody)
- Provzdušnění vody
- Filtrace přes dolomitickou náplň
- Dávkování vápenaté/hořečnaté soli
- Dávkování chlornanu sodného
- Míchání s nereverzovanou vodou
- Možnost dávkování protiinkrustační chemikálie Scale Guard (absence změkčení)
- Vhodná technologie pro textilní a farmaceutický průmysl, kotelní a zvlhčovací systémy, myčky, nemocnice, laboratoře apod.
- Možnost vícestupňové reverzní osmózy, nebo zařazení deionizace
- Alternativní náhrada osmotických membrán za membrány pro nanofiltraci pro nižší odsolení vody (částice nad 10 nm)
- Projektování zařízení dle požadovaného výkonu a kvality vstupní vody
Zařízení reverzní osmózy Culligan®
AC Compact
MFP 5
IW EVO
RO2 MD

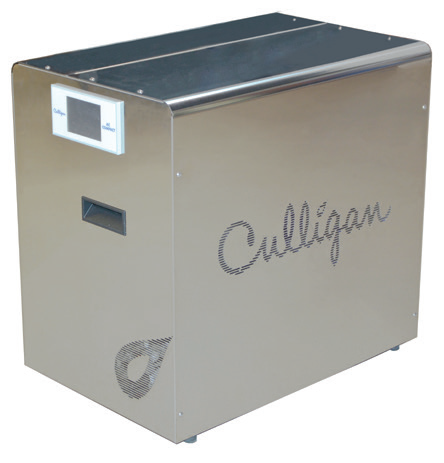

AC Compact
- Vhodné pro menší odběratele vody (např. domácnosti, menší podniky, laboratoře)
- Dvě výrobní řady – PRO a LAB
- PRO – reverzní osmóza
- LAB – reverzní osmóza + demineralizace (MB) a ultrafiltrace → 2 oddělené produkty
- Vstupní filtrace na aktivním uhlí (5 µm) součástí jednotek
- Korozi odolné materiály (nerez ocel AISI 316)
- Elektronická řídící jednotka, dotykový display, Modbus výstup
- Lopatkové posilovací čerpadlo
- Provozní tlak 9-10 bar, stupeň konverze cca 55 %
- Min. tlak vstupní vody 2 barVodivostní čidlo a průtokoměr vstupní vody a produktů
- Regulační ventil pro nastavení recirkulace
- Propláchování membrán reverzovanou vodou
- Napájení jednotky 230 V (50 Hz)
- Velikost jednotky dle požadovaného výkonu (50-200 l/h)

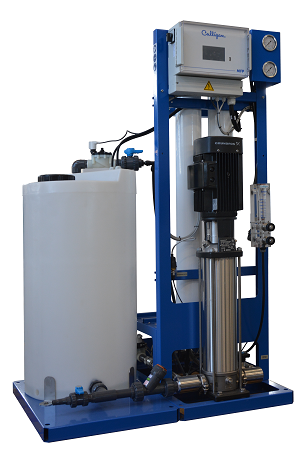

MFP 5
- Vhodné pro střední až velké odběratele vody (např. menší i větší podniky, menší i větší obce)
- Korozi odolné materiály (nerez ocel AISI 316, PVC, HTR apod.)
Elektronická řídící jednotka, dotykový display, Modbus výstup- Vysokotlaké čerpadlo Grundfos CRN
- Jeden společný rám pro všechny součásti jednotky
- Provozní tlak 14-18 bar, stupeň konverze cca 75 %
- Min. tlak vstupní vody 2 bary
- Vodivostní čidlo vstupní vody a produktu
- Průtokoměr na měření toku produktu a odpadu
- Regulační ventil pro nastavení recirkulace
- Možnost proplachovacího tanku s reverzovanou vodou
- Napájení jednotky 380 V (50 Hz)
- Velikost jednotky dle požadovaného výkonu (260-2400 l/h)

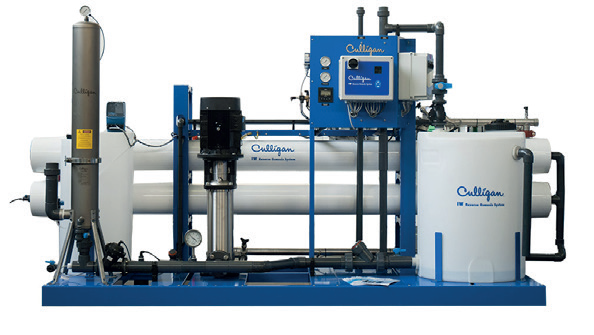

IW EVO
- Vhodné pro velké odběratele vody (např. velké podniky, velké obce, města)
- Korozi odolné materiály (nerez ocel AISI 316, PVC, HTR apod.)
- Elektronická řídící jednotka dle požadavku (možnost PLC)

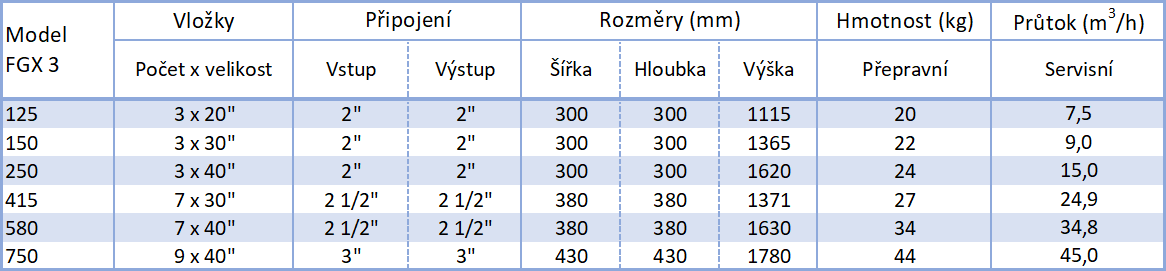

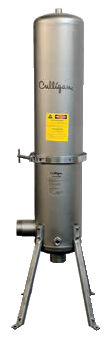

- Vysokotlaké čerpadlo Grundfos CRN, vstupní předfiltr FGX 3 (5 µm)
- Jeden společný rám pro všechny součásti jednotky
- Provozní tlak 10-16 bar, stupeň konverze cca 85 %
- Min. tlak vstupní vody 2 bary
- Měřící, regulační a doplňkové příslušenství dle požadavku
- Možnost proplachovacího tanku s reverzovanou vodou
- Napájení jednotky 380 V (50 Hz)
- Velikost jednotky dle požadovaného výkonu (3300-24000 l/h)

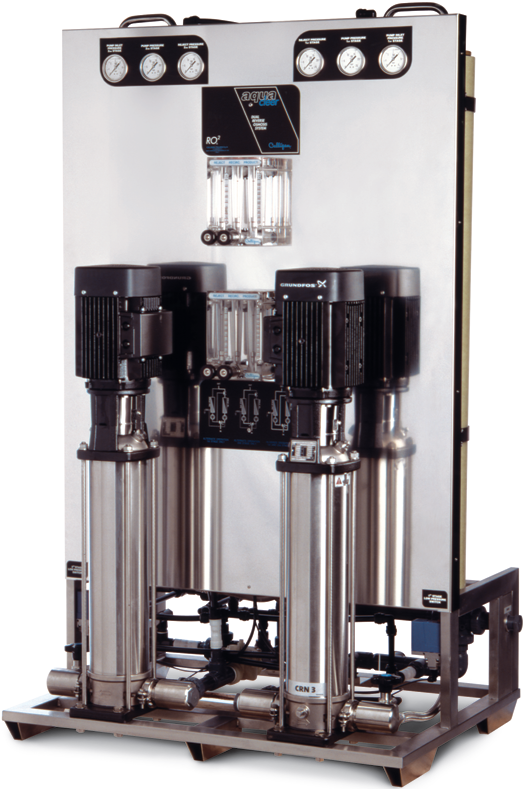

RO2 MD
- Vhodné zejména pro specializovaná a nemocniční zařízení (certifikace MD – medical device)
- Dvoustupňová reverzní osmóza
- Korozi odolné materiály (nerez ocel AISI 316, PVC, HTR apod.)
- Elektronická řídící jednotka dle požadavku (možnost PLC)
- Dvě vysokotlaká čerpadla Grundfos CRN, tlakové spínače
- Možnost instalace do odhlučněné skříně, společný rám
- Provozní tlak 13 bar (1. stupeň) a 18 bar (2. stupeň)
- Stupeň konverze cca 75-85 %
- Min. tlak vstupní vody 2 bary
- Průtokoměry, manometry, měření konduktivity produktu
- Napájení jednotky 380 V (50 Hz)
- Velikost jednotky dle požadovaného výkonu (270-1100 l/h)
Demineralizace, deionizace
- Prakticky úplné odstranění všech rozpuštěných solí
- Technologie iontové výměny s náplní příslušné ionexové pryskyřice (v H+ a OH- cyklu)
- Oddělené ionexové kolony – silně kyselý katex a silně bazický anex (příp. slabě bazický anex)
- Společná kolona – mixbed – směs katexu a anexu
- Výstupní konduktivita produktu pod 1 µS/cm2 dle celkové technologie úpravy vody (standard 3-5 µS/cm2)
- Po vyčerpání výměnné kapacity obměna náplně, nebo okamžitá regenerace
- Regenerace anexu – hydroxid sodný (roztok)
- Regenerace katexu – kyselina chlorovodíková
- Nutnost ekologické likvidace odpadních vod z regenerace
- Nutná předúprava vody, častá kombinace s technologií reverzní osmózy
- Vhodná technologie pro textilní a farmaceutický průmysl, kotelní a zvlhčovací systémy, laboratoře apod.
- Projektování zařízení dle požadovaného výkonu a kvality vstupní vody
Zařízení demineralizace a deionizace Culligan®
Malé jednotky
Deionizer DS
Deyolit NRC
Deyolit AMB
EDI
Malé jednotky
- Vhodné pro menší odběratele (např. malé podniky, laboratoře)
- Pouze jako průtočná zařízení (bez možnosti okamžité regenerace)
- Po vyčerpání výměnné kapacity – náhrada za novou náplň

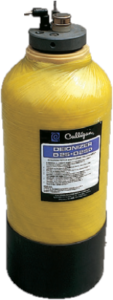

Deionizer D 25P
- Jedna kolona se směsným ionexem (mixbed)
- Materiál filtru plast (sklolaminát)
- Možnost senzoru Sentinel pro měření konduktivity upravené vody
- Průtok 3 l/min
Aquasential
- Jedna kolona se směsným ionexem (mixbed)
- Materiál filtru plast (sklolaminát)
- Možnost senzoru Sentinel pro měření konduktivity upravené vody
- Průtok 15 l/min

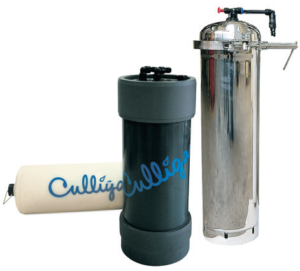

Refill Line
- Patrona se směsnou ionexovou náplní (mixbed)
- Materiál – nerez ocel, nebo PVC
- Možnost senzoru Sentinel pro měření konduktivity upravené vody
- Dvě velikostní provedení 10 - 20 litrů → průtok 250 - 500 l/min
AC Compact LAB (viz Reverzní osmóza)
- Kompaktní zařízení reverzní osmózy a demineralizační patrony (mixbed) s ultrafiltrací
- Oddělené produkty reverzované a demineralizované vody
Deionizer DS
- Vhodné pro menší až střední odběratele (např. menší podniky)
- Dvojice sériově zapojených oddělených kolon (1. stupeň katex, 2. stupeň anex)
- Materiál filtračních nádob
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Elektronická řídící jednotka, dva řídící ventily (katex, anex)
- Napájení jednotky 230 V (50 Hz)
- Propojovací rozvody v PVC-U
- Měření konduktivity upravené vody – možnost regenerace dle konduktivity
- Další možnosti regenerace – objemově (dle externího vodoměru)
- Možnost dálkového startu regenerace
- Souproudá postupná regenerace (nejprve regenerace katexu)
- Vlastní neutralizace odpadních vod z obou kolon
- Průtokoměry na sání regeneračních činidel
- Min. provozní tlak 2,8 bar
- Min. provozní tlak 5,5 bar
- Projektování zařízení dle požadovaného výkonu a kvality vstupní vody

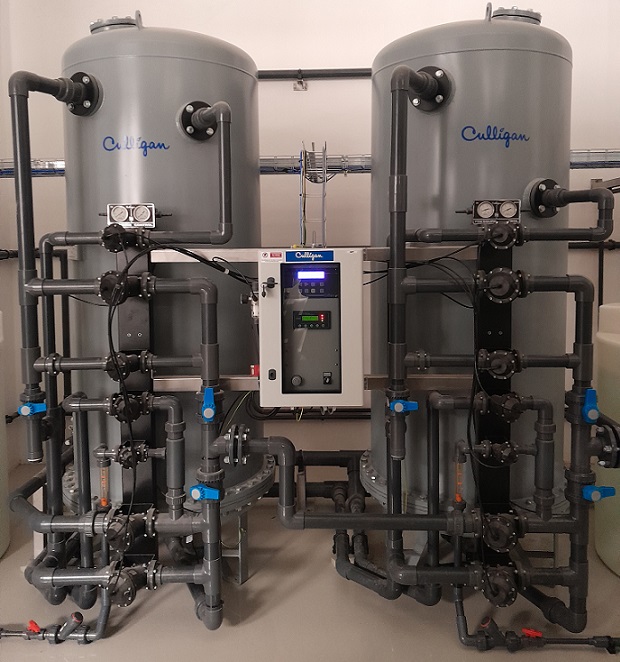

Deyolit NRC
Vhodné pro střední až velké odběratele (např. průmyslové podniky)- Dvojice sériově zapojených oddělených kolon
- 1. stupeň katex, 2. stupeň anex
- Materiál filtrů uhlíkatá ocel, třída 11
- Vnější – antikorozní smaltový nátěr
- Vnitřní – povrch potažený ebonitem (tvrdou pryží)
- Řídící jednotka PLM 2K, tlačítkové ovládání, dva pilotní ventily (každá kolona vlastní)
- Napájení jednotky 230 V (50 Hz)
- Dvojitá sada 7 ks membránových ventilů z Norylu pro řízení toku vody, solenoid
- Ovládání ventilů tlakovou vodou/vzduchem, propojovací rozvody v PVC-U
- Konduktometr na výstupu upravené vody, vlastní vyhodnocovací jednotka S-508
- Ideální pro řízení regenerace dle konduktivity upravené vody
- Další možnosti regenerace – časově/objemově (dle externího vodoměru)
- Možnost dálkového startu regenerace (z PLC)
- Protiproudá souběžná regenerace obou kolon, dva režimy regenerace TW/RW
- TW – všechny kroky regenerace upravenou vodou
- RW – první dva kroky regenerace upravenou vodou, poslední rychlý proplach surovou vodou
- Vlastní neutralizace odpadních vod z obou kolon
- Manuální ventily pro protiproudé praní surovou vodou (občasná manipulace)
- Průtokoměry na sání regeneračních činidel, ejektory
- Prací restriktory, manometry, vzorkovací ventily
- Min. provozní tlak 3 bar
- Max. provozní tlak 5 bar
- Projektování zařízení dle požadovaného výkonu a kvality vstupní vody
Deyolit AMB
- Vhodné pro střední až velké odběratele (např. průmyslové podniky)
- Jedna kolona se směsnou ionexovou náplní (mixbed)
- Materiál filtru uhlíkatá ocel, třída 11
- Vnější – antikorozní smaltový nátěr
- Vnitřní – povrch potažený ebonitem (tvrdou pryží)
- Obvykle jako poslední „leštící“ stupeň úpravy (po reverzní osmóze, prvním stupni demineralizace)
- Dva průhledy pro sledování náplně
- Řídící a monitorovací PLC
- Sada membránových ventilů z Norylu pro řízení toku vody, solenoidy
- Ovládání ventilů tlakovou vodou/vzduchem, propojovací rozvody v PVC-U
- Konduktometr na výstupu upravené vody
- Různé režimy řízení regenerace (vše automatické)
- Tlakový vzduch pro rozmíchání anexu a katexu po regeneraci
- Průtokoměry na sání regeneračních činidel
- Prací restriktory, manometry, vzorkovací ventily
- Min. provozní tlak 2 bar
- Max. provozní tlak 5 bar
- Projektování zařízení dle požadovaného výkonu a kvality vstupní vody

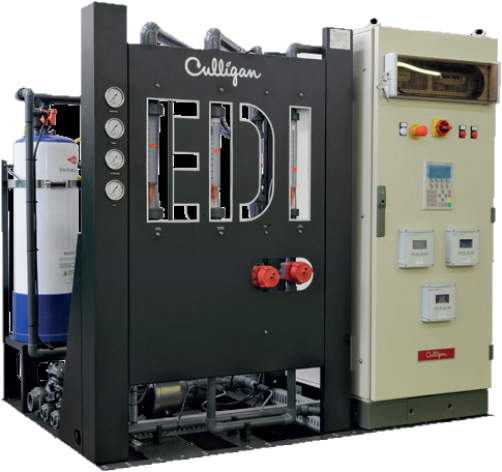

EDI
- Vhodné pro střední až velké odběratele (např. průmyslové podniky)
- Jednotka s technologií elektrodeionizace
- Kombinace membránové a ionexové technologie, produkce ultra-čisté vody (diluát)
- Využití mixbedu jako náplně, anion a kation selektivních membrán a elektrolýzy
- Řídící a monitorovací PLC
- Průtokoměry, konduktometry a manometry pro sledování účinnosti procesu
- Absence regeneračních chemikálií
- Poslední stupeň úpravy vody (po demineralizaci)
- Vysoký stupeň konverze dle vstupní kvality vody (až 95 %)
- Vstřikování solanky do komory koncentrátu pro odstranění slabších elektrolytů
- Projektování zařízení dle požadovaného výkonu a kvality vstupní vody
Speciální technologie úpravy vody
- Využití dalších technologií k úpravě vody
- Speciality Culligan®
- Koagulační stanice OFSY pro odstranění vysokého množství zákalu, úprava povrchových vod
- Tlakový filtr GAC s vysokou vrstvou granulovaného aktivního uhlí pro odstranění pesticidních látek
- Provzdušnění (aerace) vody využívané pro odstranění radonu
- Odstranění uranu technologií iontové výměny
Zařízení se speciální technologií
Omnifiltrační systém OFSY
Filtr GAC

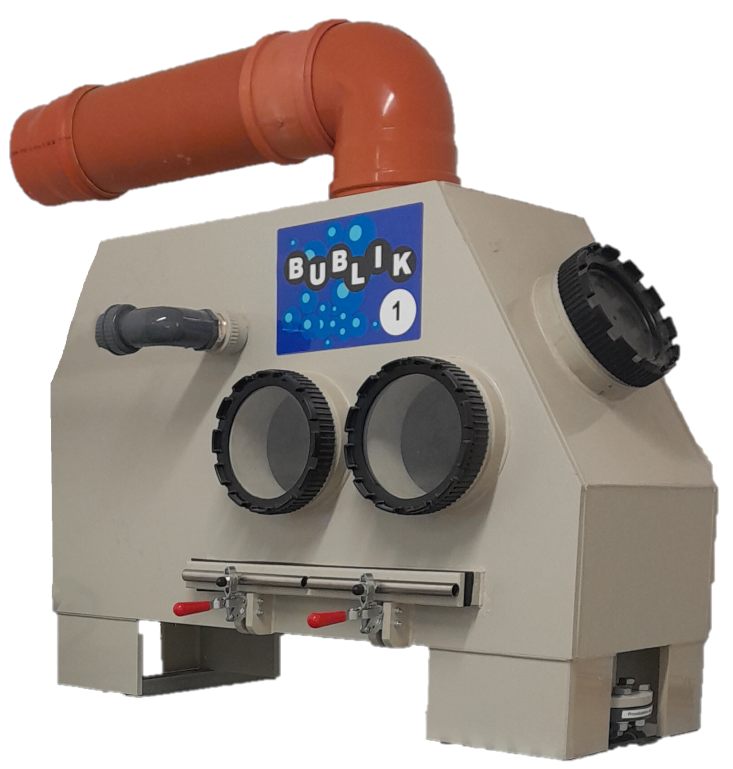

Aerátor

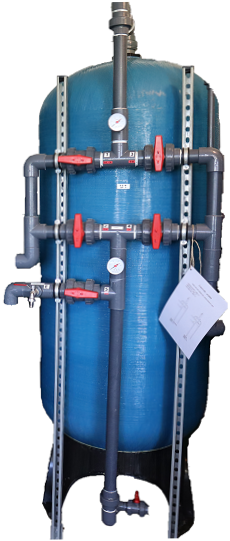

Uranový filtr
Omnifiltrační systém OFSY
- Vhodné pro střední až velké odběratele vody (např. menší i větší podniky, menší i větší obce)
- Sériová dvoustupňová filtračně-koagulační stanice, ideální pro úpravu povrchových vod
- Tlaková vícevrstvá filtrace – pískové filtry (odlišné hmotnostní složení vrstev)
- Dávkování koagulantu na vstupu do stanice, možnost dávkování pomocného flokulantu mezi oba stupně
- Materiál filtrů uhlíkatá ocel, třída 11
- Vnější – dvousložkový epoxy-polyamidový primer, dvousložkový epoxy-vinylový nátěr s tloušťkou 140-170 μm, RAL6034
- Vnitřní – povrch upravený pískováním, vnitřní dvousložková pryskyřice Epossigalfa s atestem dle Vyhl. 409/2005 Sb., tloušťka 130-170 μm, RAL5005
- Řídící jednotka PLF EVO, dotykový display, Modbus výstup
- Napájení jednotky 110/230/24 V (50/60 Hz)
- Sada 8 ks (3+5) membránových ventilů z litiny (příp. z Norylu) pro řízení toků vody
- Ovládání ventilů tlakovou vodou/vzduchem, propojovací rozvody v litině
- Falešné dno, prací restriktory, 2 otvory pro sypání náplní na filtr
- Manometry, vzorkovací ventily, ruční odvzdušnění
- Min. provozní tlak 1,5 bar
- Max. provozní tlak
- 7 bar (modely do 60“)
- 5 bar (vyšší modely)
- Časové/objemové (dle pulsního vodoměru) řízení regenerace
Filtr GAC
- Vhodné pro střední až velké odběratele vody (např. menší i větší podniky, menší i větší obce)
- Tlaková filtrace speciální na odstranění pesticidních látek a dalších organický látek
- Náplň – granulované aktivní uhlí Cullar F, vysoká vrstva uhlí – vysoký kontaktní čas
- Manuální řízení proplachu ve standardu (automatika na vyžádání)
- Materiál filtru uhlíkatá ocel, třída 11
- Vnější – dvousložkový epoxy-polyamidový primer, dvousložkový epoxy-vinylový nátěr s tloušťkou 140-170 μm, RAL6034
- Vnitřní – povrch upravený pískováním, vnitřní dvousložková pryskyřice Epossigalfa s atestem dle Vyhl. 409/2005 Sb., tloušťka 130-170 μm, RAL5005
- Sada 5 ks ručních ventilů z ocele (ev. z Norylu) pro řízení toků vody
- Propojovací rozvody z žárově zinkované ocele
- Dva až tři odběrové kohouty pro sledování vyčerpané kapacity uhlí
- Prací restriktory, 2 otvory pro sypání náplně
- Manometry, vzorkovací ventily, ruční odvzdušnění
- Min. provozní tlak 1,5 bar
- Max. provozní tlak
- 7 bar (modely do 60“)
- 5 bar (vyšší modely)
Aerátor
- Provzdušňovací zařízení pro odstranění radonu, amoniaku a dalších těkavých látek
- Současné odstranění CO2 a H2S, přirozené zvýšení hodnoty pH
- Sycení vody kyslíkem (např. využití biofilmové nitrifikace)
- Dvě modelové řady – horizontální BUBLIK a vertikální FUKA
- Gravitační (netlaková) zařízení – nutnost zařazení akumulace
- Materiál – polypropylen (PP)
- Návrh dle složení surové vody, výkonu úpravny vody a celkové další technologie ÚV
- Více na stránkách našeho obchodního partnera
Uranový filtr
- Vhodné pro malé i velké odběratele (např. domácnosti, podniky, obce a města)
- Manuální filtr s náplní Lewatit® DW 630 – silně bazický anex (typ 1)
- Odstranění uranových komplexů z vody technologií iontové výměny
- Materiál filtru plast
- Vnější – sklolaminát
- Vnitřní – vysokohustotní polyetylen (HDPE)
- Současné odstranění některých organických látek (např. huminové a fulvonové kyseliny)
- Nutnost adekvátní předúpravy (např. pískový filtr apod.)
- Životnost náplně dle množství uranu a spotřeby vody
- Přibližná výměnná kapacita – 10 g uranu na 1 litr náplně
- Likvidace použité náplně specializovanou firmou
- Návrh velikosti filtru dle množství uranu a spotřeby vody
Vložková filtrace
- Filtrační zařízení s filtrační vložkou/patronou, přímé připojení na potrubí
- Mechanické filtrace vložkami různých porozit dle technologie úpravy vody
- Oplachovatelné vložky
- Jednorázové výměnné vložky
- Možnost speciálních vložek s aktivním uhlí
- Možnost nahrazení vložky za filtrační medium (potrubní filtr s vestavbou)
Zařízení s vložkovými filtry
Potrubní filtry
Samočistící potrubní filtry
FGX 3
Potrubní filtry
- Vhodné pro malé až střední odběratele (např. domácnosti, firmy, menší obce)
- Široké spektrum filtračních vložek (typ, porozita, materiál apod.)
- Často jako pojistná ochranná filtrace pro jiné technologie (změkčení, reverzní osmóza apod.)
- Standard s výměnnou vložkou, možnost vestavby pro filtrační medium
- Sériové i paralelní uspořádání pro více filtrů
- Materiál – plast (PP), mosaz
- Konzole a povolovací klíč v balení

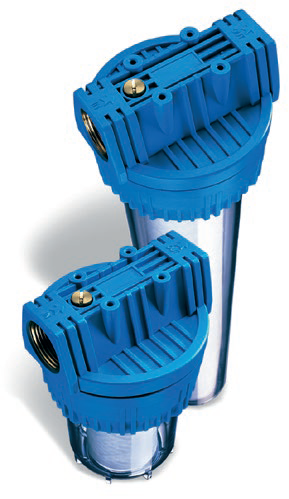

Základní potrubní filtry FP3
- Dvě velikostní řady
- 9 3/4" – pro menší průtoky, připojení 3/4" nebo 1"
- 20“ – pro navýšení průtočnosti a snížení tlakové ztráty, připojení 1"
Potrubní filtry Culligan®
- Velikostní řada 10“
- Základní filtr GARD Plus – připojení 3/4"
- Systém GARD – různá kombinace uspořádání filtrů, připojení 1" nebo 6/4"
- Základní filtr GARD Plus – připojení 3/4"
Samočistící potrubní filtry
- Vhodné pro malé až větší odběratele dle typu filtru (např. domácnosti, firmy, obce)
- Hrubší porozita filtračních vložek (60-100 µm) – obvykle jako vstupní předfiltrace
- Materiál vložky – nylon/nerez
- Materiál filtrů – plast (PP), mosaz, ocel
- Odkalovací ventil pro ruční proplach filtru
- Možnost automatického proplachu pro samočistící filtry Culligan® – ventil s časovačem (24 V)
Základní samočistící potrubní filtry FP3
- Velikostní řada 9 3/4"

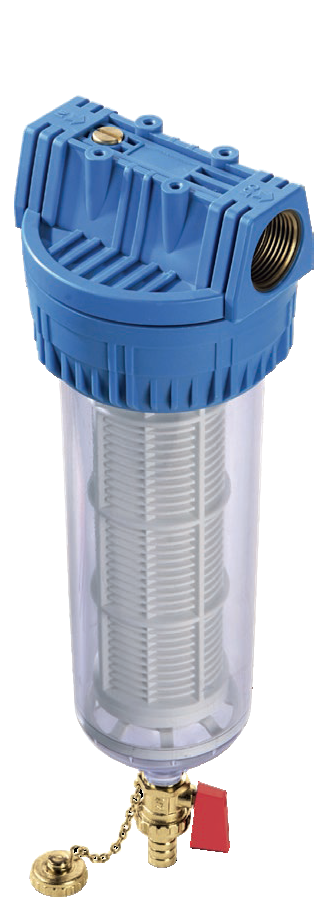

- AP EASY – nylonová vložka 80 µm, připojení 1“

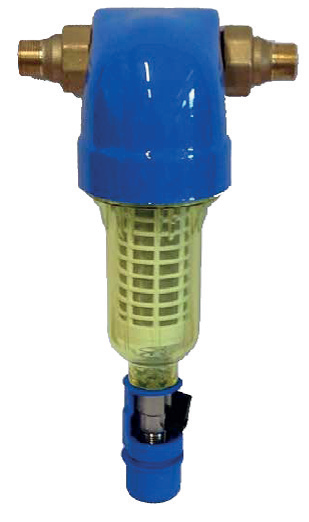

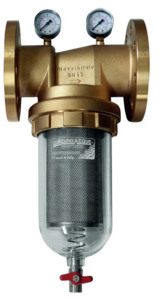

Samočistící potrubní filtry Culligan®
- Velikostní řada 10"
- S plastovou hlavou – nylonová vložka 100 µm, připojení 1"
- S mosaznou hlavou – nerez sítko 60-100 µm, připojení dle velikosti filtru
- Připojení závit 1" - 6/4" - 2" → průtok 3,4 - 9,0 - 17,4 m3/h
- Připojení příruba DN 65 - DN 80 → průtok 27,0 - 40,0 m3/h
FGX 3
- Vhodné pro střední až velké odběratele (např. větší firmy, obce)
- Různá porozita filtračních vložek dle technologie úpravy vody (1 - 5 - 20 µm)
- Velikost vložek 20" - 30" - 40"
- Materiál vložek – lisovaný polypropylen (PP)
- Materiál filtru – nerez ocel AISI 316L, EPDM
- Pracovní tlak 8/10 bar, max. teplota 80 °C
- Počet filtračních vložek ve filtru dle jeho velikosti (3 - 7 - 9)
- Rozsah průtoků 7,5 – 45,0 m3/h
Tabulkové parametry
Dávkovací a měřící technika
- Dávkování chemikálií dle návrhu a technologie úpravy vody
- Chlornan sodný, hydroxid sodný, kyselina sírová, koagulační činidlo PAX-18, pomocný flokulant apod.
- Různé typy a materiály dávkovacích čerpadel dle požadavku a technologie úpravy vody
- Zásobní barely na chemikálie, možnost míchadel, pevných sání s hlídáním hladiny, výstupních relé apod.
- Záchytné vany pro akumulaci chemikálií v případě havárie
- Měřící a regulační systém pro sledování provozních parametrů
- pH, redoxní potenciál, konduktivita, obsah aktivního chloru a chlordioxidu, turbidita
Zařízení pro dávkování chemikálií a měření provozních parametrů
Čerpadlo DDE
Čerpadlo DDC
Čerpadlo DDA
Zásobníky chemikálií
Měřící zařízení

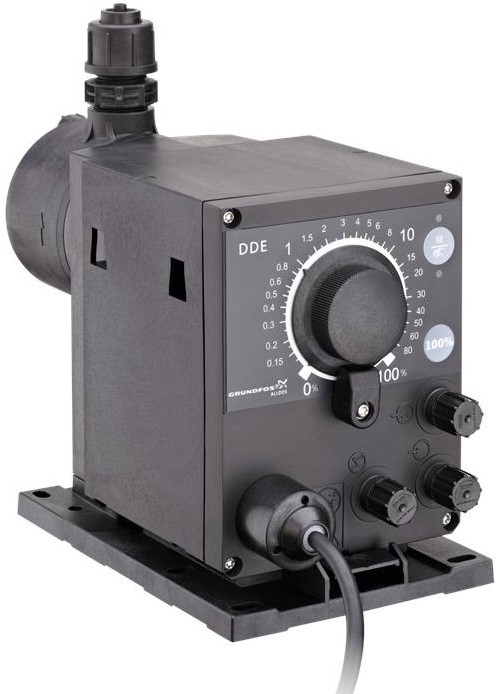

Čerpadlo DDE
- Vhodné pro malé až střední odběratele vody (např. domácnosti, menší podniky, malé obce)
- Membránové (PTFE) digitální dávkovací čerpadlo Grundfos (230 V, 50 Hz)
- Materiálové složení čerpadla a příslušenství dle dávkované chemikálie (PP, PVC, PVDF apod.)
- Regulační knoflík pro nastavení objemu dávky v rozsahu 0,1-100 %
- Dvě výkonové řady 6-10, 15-4
- Tři výrobní typy
- DDE-B – trvalý provoz dle nastavené velikosti dávky
- DDE-P – trvalý provoz, nebo proporcionální dávkování dle externích impulzů
- DDE-PR – trvalý provoz, nebo proporcionální dávkování dle externích impulzů, 2 výstupní relé
Čerpadlo DDC
- Vhodné pro střední až velké odběratele vody (např. podniky, obce)
- Membránové (PTFE) digitální dávkovací čerpadlo Grundfos (230 V, 50 Hz)
- Materiálové složení čerpadla a příslušenství dle dávkované chemikálie (PP, PVC, PVDF apod.)
- Podsvícený display, ovládací otočné kolečko, český jazyk
- Antikavitační funkce
- Tři výkonové řady 6-10, 9-7, 15-4
- Dva výrobní typy
- DDC-A – trvalý provoz, nebo proporcionální dávkování dle externích impulzů
- DDC-AR – trvalý provoz, nebo proporcionální dávkování dle externích impulzů/analogového signálu (0/4-20 mA), 2 výstupní relé

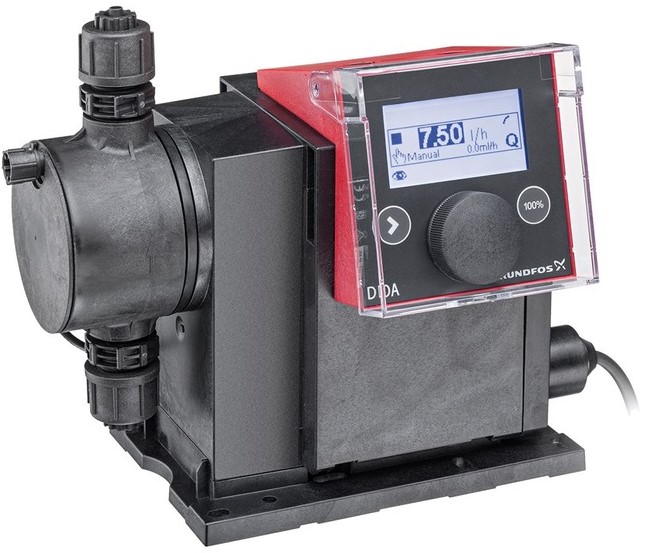

Čerpadlo DDA
- Vhodné pro náročné a přesné operace dávkování
- Membránové (PTFE) digitální dávkovací čerpadlo Grundfos (230 V, 50 Hz)
- Materiálové složení čerpadla a příslušenství dle dávkované chemikálie (PP, PVC, PVDF apod.)
- Podsvícený display, ovládací otočné kolečko, český jazyk
- Antikavitační funkce a automatické odvzdušnění dávkovací hlavy
- Čtyři výkonové řady 7,5-16, 12-10, 17-7, 30-4
- Tři výrobní typy
- DDA-AR – trvalý provoz, nebo proporcionální dávkování dle externích impulzů/analogového signálu (0/4-20 mA), 2 výstupní relé
- DDA-FC – verze AR s diagnostikou poruch s monitoringem tlaku min/max (nepoužívané)
- DDA-FCM – verze FC s kalkulací skutečného průtoku a kompenzací odchylky (nepoužívané)

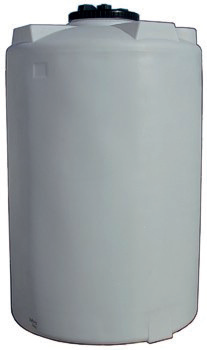

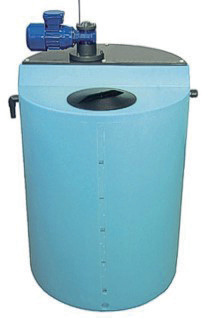

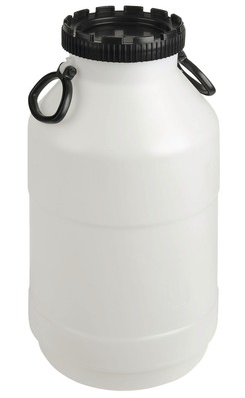

Zásobníky chemikálií
- Velikost a typ dle technologie úpravy vody
- Materiál – polyetylen (PE)
- Možnost míchadel (ruční, elektrické) a pevných sání vč. dvoubodových snímačů hladin
- Možnost záchytných van pod zásobníky

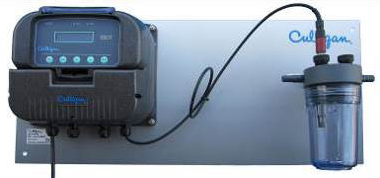

Měřící zařízení
- Vhodné pro větší odběratele (např. podniky, obce, bazény)
- Měření důležitých provozní parametrů, dálkový přenos dat, možnost řízení dávkovacích čerpadel apod
- Jedna vyhodnocovaní elektronická jednotka (230 V, 50 Hz) pro všechny měřící parametry
- S-507 – montáž na desku pro umístění na stěnu

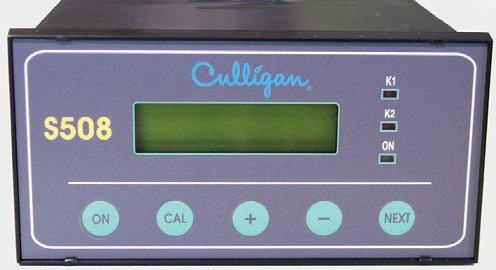

S-508 – montáž přímo do panelu (např. rozváděče)
- Podsvícený display, reléový (2x) a proudový (0/4-20 mA) výstup
- Součástí zařízení průtočná cela s měřící elektrodou (sondou)
- Měření pH
- Měření redoxního potenciálu
- Měření konduktivity
- Měření aktivního chloru a chlordioxidu
- Měření turbidity (zákalu)
Hygienické zabezpečení vody
- Potlačení bakteriologické činnosti při úpravě vody
- Dvě hlavní možnosti dezinfekce vody
- Dávkování chemikálií
- Chlornan sodný – standardní dezinfekční činidlo
- Duozon 100L – speciální dezinfekční činidlo s obsahem vyšších oxidů chloru (ClO2)
- Využití UV záření
- Rozsah vlnových délek dle typu UV lampy (nízkotlaké 254 nm, středotlaké 200-600 nm)
- Dávka min. 40 mJ/cm2
- Volba metody dezinfekce dle zadání a kvality vody
Metody dezinfekce vody
Dávkování chemikálií
UV lampa
Dávkování chemikálií
Vhodné pro všechny odběratele (např. domácnosti, podniky, obce)- Nutné dodržení kontaktní doby (cca 10-20 min)
- Možnost zdržné a mísící průtočné tlakové nádoby
- Proporcionální dávkovaní dle pulzního vodoměru
- Dávkovací čerpadla Grundfos (viz Dávkovací a měřící technika)
Chlornan sodný
- Standardní chemikálie ve vodárenství
- Oxidační a dezinfekční účinky
- Vhodná chemikálie při úpravě pitné vody
- Možnost dávkování ředěné i koncentrované formy
Duozon 100L
- Směsná chemikálie na bázi vyšších oxidů chloru (ClO2)
- Silné oxidační a dezinfekční účinky, eliminace biofilmu
- Nízké chlorační účinky – potlačení vzniku THM, chloraminů apod.
- Vhodná chemikálie pro bazény a kotelny
- Možnost i v úpravě pitné vody
- Účinné řešení při odstranění bakterie Legionella
- Dávkování v koncentrovaném stavu (ideálně)

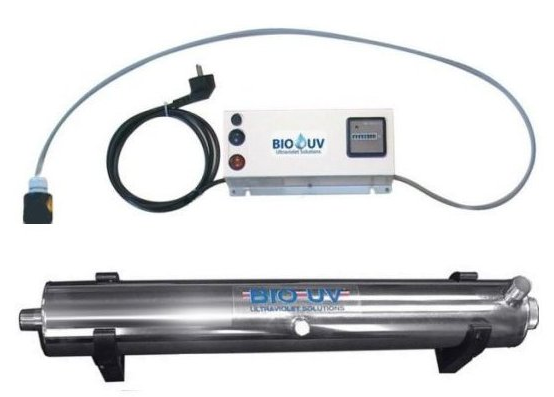

UV lampa
- Vhodné pro všechny odběratele (např. domácnosti, podniky, obce apod.)
- Likvidace DNA všech mikroorganismů (řasy, bakterie, viry, kvasinky apod.)
- Dávka UV-C záření min. 40 mJ/cm2
- Rozsah vlnových délek dle typu UV lampy
- Nízkotlaké (254 nm) – standardní při úpravě vody
- Středotlaké (200-600 nm) – vhodná pro bazény a vířivky, eliminace vázaného chloru
- Nutná předúprava vody v případě nutnosti
- Sledování parametrů – barva, zákal, tvrdost, obsah železa a manganu apod.
- Různé typy monitorování
- Dodavatelé UV lamp – Culligan®, Bio-UV, Lifetech
Bazénová filtrace
- Komplexní řešení v oblasti úpravy vody pro bazény
- Filtrační zařízení, dávkovací a měřicí technika, chemické přípravky, čerpadla apod.
- Dva základní typy filtračních zařízení
- Multivrstvé (tlakové vícevrstvé) pískové filtry FCF a HMS
- Multitomové filtry HCF
- Semiautomatický, nebo plně automatický provoz
- Projekce úpravy vody pro bazény dle přesného zadání a požadavků
Zařízení pro bazénovou filtraci
Multivrstvé filtry FCF
Multivrstvé filtry HMS

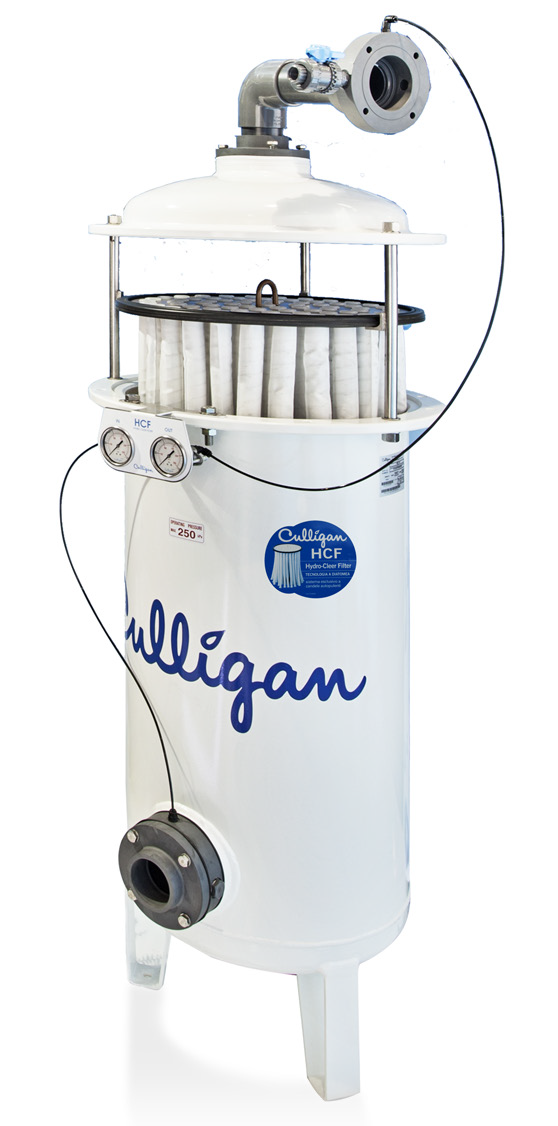

Multitomové filtry HCF
Multivrstvé filtry FCF
- Vhodné pro menší až středně velké bazény
- Materiál filtru plast, propojovací rozvody v PVC-U
- Typ filtru – Triple Media
- Tři filtrační vrstvy Cullcite, Cullsan 0,6x0,8, Garnet 0,3x0,4 a podložní vrstvy
- Kombinace perikinetické a ortokinetické fáze koagulace (částečná samokoagulace)
- Vysoká filtrační rychlost, možnost úplné absence koagulantu
- Účinnost filtrace 5-10 µm
Dvě možnosti řízení

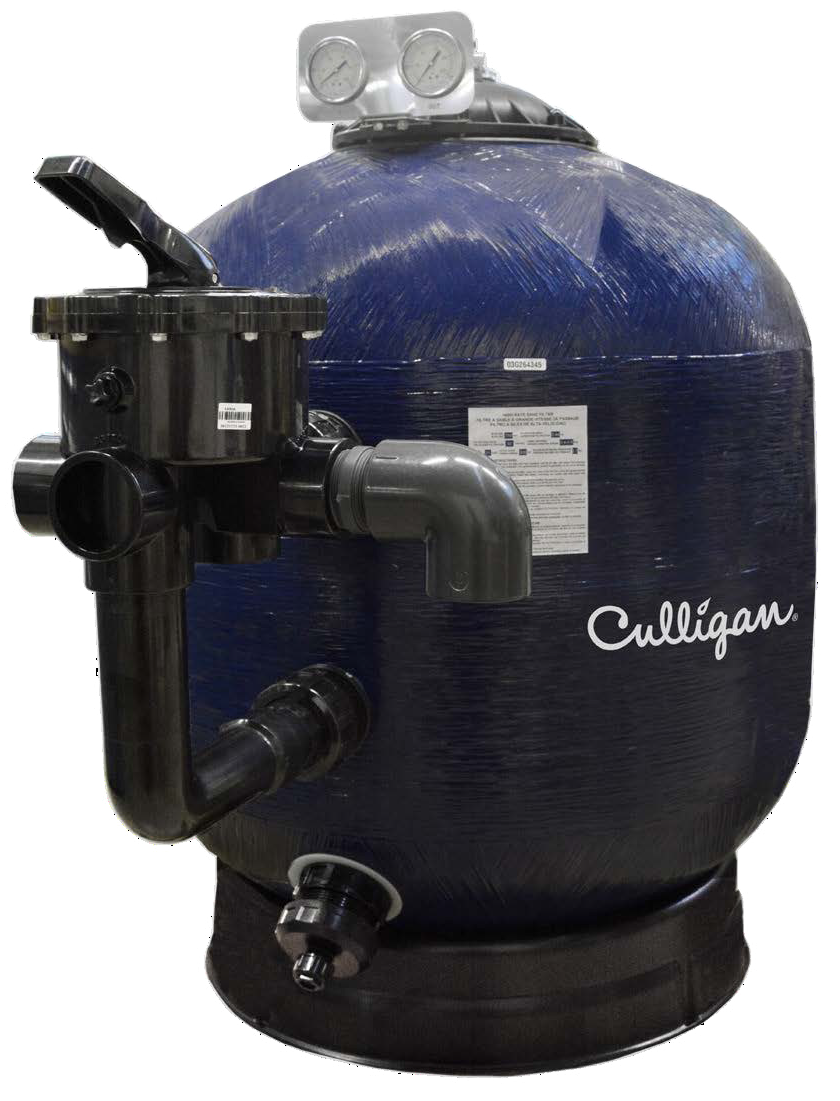

- Semiautomatický FCF-M – manuální ovládací bazénový ventil
- Automatický FCF-A – automatický ovládací bazénový ventil s řídící jednotkou PCD, ovládání tlakovou vodou/vzduchem
- Napájení PCD jednotky 110/230/24 V (50/60 Hz)
- Prací restriktor, manometry, vzorkovací ventily
- Projektování zařízení dle potřebného výkonu filtrace (10-39 m3/h)
Multivrstvé filtry HMS
- Vhodné pro velké bazény
- Materiál filtru plast, propojovací rozvody v PVC-U
- Dva typy filtrů dle náplně
- Basic – pískový filtr (dvě filtrační vrstvy Cullcite, Cullsan 0,6x0,8 a podložní vrstvy)
- Plus – typ Triple Media (tři filtrační vrstvy Cullcite, Cullsan 0,6x0,8, Garnet 0,3x0,4 a podložní vrstvy)
- Typ Triple media
- Kombinace perikinetické a ortokinetické fáze koagulace (částečná samokoagulace)
- Vysoká filtrační rychlost, možnost úplné absence koagulantu
- Účinnost filtrace 5-10 µm
- Dvě možnosti řízení
- Semiautomatický HMS-M – sada 4-5 ks ručních ventilů
- Automatický HMS-A – sada 4-5 ks membránových ventilů s řídící jednotkou PCD, ovládání ventilů tlakovou vodou/vzduchem
- Napájení PCD jednotky 110/230/24 V (50/60 Hz)
- Prací restriktory, manometry, vzorkovací ventily, ruční odvzdušnění
- Projektování zařízení dle potřebného výkonu filtrace (60-220 m3/h)
Multitomové filtry HCF
Vhodné pro menší až velké bazény- Materiál filtru uhlíkatá ocel s vnitřním epoxidovým nátěrem a plastovým povlakem, propojovací rozvody v PVC-U
- Sada filtračních elementů uvnitř filtru
- Filtrace přes naplavenou vrstvu suspenze křemeliny – Multitom
- Účinnost filtrace až 1 µm
- Minimalizace chemikálii, vhodná kombinace s ozonizací
- Semiautomatický provoz, ruční ventil na odpad
- Manometry pro sledování tlakové ztráty
- Projektování zařízení dle potřebného výkonu filtrace (10-180 m3/h)
